Comunicación con Intercoms IP
Los Intercoms IP, utilizados como frentes de portero en edificios y para control de acceso, en oficinas, viviendas y condominios, se integran de forma natural al Sistema VoIP, debido a que su comportamiento, en cuanto a las características de comunicación, es semejante al de un teléfono IP.
Estos dispositivos, cuando se configuran como una extensión IP, en el equipo IP PBX (SIP Server), tienen la capacidad para iniciar llamadas, a diversos destinos, como así también de recibirlas (cuando se habilita su modo de auto-respuesta).
La interfase de usuario de los Intercoms IP permite el ingreso del número destino (oficina, departamento, vivienda, etc.), que puede hacerse en forma manual, cuando disponen de un teclado (físico o virtual, en una pantalla touchscreen), o en forma abreviada (predeterminada), cuando se utilizan los botones pre-configurados por el usuario, según el modelo del Intercom IP utilizado.
Modelos
Video y Audio Intercoms IP Tecnología VoIP
En la siguiente imagen, se muestran algunos modelos representativos, de la línea
residencial, para oficinas, empresas y edificios.
Intercoms IP Características
Los Intercoms IP permiten el ingreso del número destino, de diversas formas, según su interfase de usuario. El ingreso puede hacerse en forma manual, cuando disponen de un teclado (físico o virtual, cuando se trata de una pantalla touchscreen), o en forma abreviada, cuando utilizan una botonera pre-configurada por el usuario, de acuerdo al modelo utilizado.
Según la forma de iniciar la llamada, basado en el elemento disparador (botones, teclado o pantalla) que se utiliza, los Intercoms IP pueden clasificarse de acuerdo al siguiente criterio:
Intercoms IP Especificaciones
En términos generales, los intercoms IP de 2N, soportan los mismos
protocolos que otros dispositivos IP, con características mejoradas.
Intercoms IP Configuración
Estos equipos, disponen de una interfase web, para su configuración
desde un navegador.
Como dispositivos IP, se integran al sistema VoIP, a través de una conexión de red, de igual forma que los teléfonos IP.
En la siguiente imagen, se muestra un ejemplo, de conexión a la red LAN.

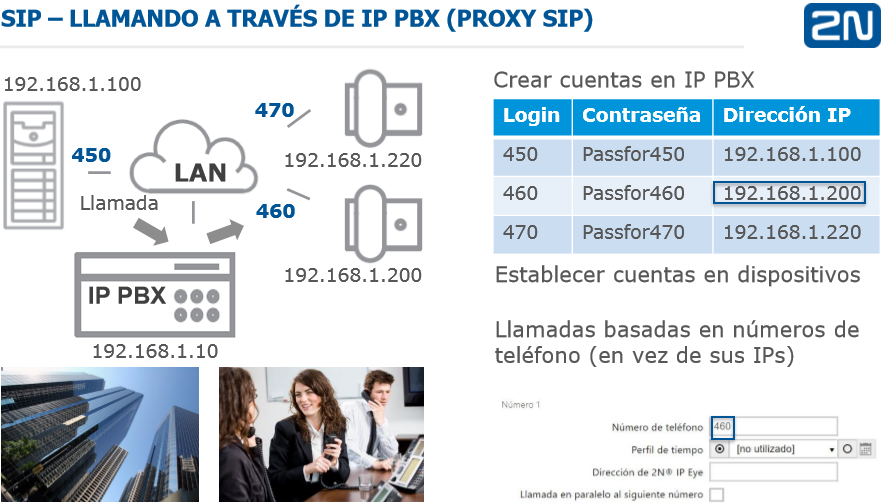

Configuración en el SIP Server
La configuración en el equipo IP PBX (SIP Server), sólo requiere agregar una extensión para el Intercom IP, en este ejemplo, se agrega la extensión 450 para este dispositivo IP:
En este caso, el Intercom IP, al igual que los otros teléfonos IP, se registran en la IP PBX. Esto permite el acceso, a cualquier dispositivo IP, a través del número asignado por configuración.
Configuración en el Intercom IP
En la configuración del Intercom IP, correspondiente al servicio SIP, se ingresa la dirección del equipo IP PBX (SIP Server), donde se realiza la registración y autenticación:
Cuando el Intercom IP se registró correctamente, en el SIP Server, se muestra esta condición (REGISTERED), en la pantalla de estado de los servicios:
Conexión P2P
Los Intercoms IP disponen de otra alternativa de comunicación (P2P: Peer to Peer), que no requiere registración, en la cual se ingresa la dirección IP del dispositivo de destino, para establecer una conexión directa.
En este caso, todos los dispositivos de destino, deben tener direcciones IP estáticas, debido a que ésta se utiliza en el enrutamiento de las llamadas.
Configuración de audio codecs y DTMF
Para que la comunicación entre el Intercom y los otros dispositivos IP, se establezca correctamente, deben configurarse los mismos codecs, de modo que, durante el proceso de negociación se encuentre uno en común, para la transmisión y recepción del audio.
Adicionalmente, el Intercom IP, puede controlar el accionamiento de un switch para la apertura de una puerta u otra barrera de seguridad. Esto requiere que la configuración para DTMF sea la misma, en los equipos que intervienen en esta comunicación (en este ejemplo, se utiliza RTP para la transmisión y recepción de DTMF):
Configuración de red en el intercom IP
Con respecto a la configuración de red, para el Intercom IP, se aplican las mismas pautas que para un teléfono IP. En el caso de utilizar una dirección IP estática, la configuración de red requerida, se muestra en la siguiente imagen:
Revisión: 28/04/2023 - 10/09/2020
