Conectividad para NexoCDX

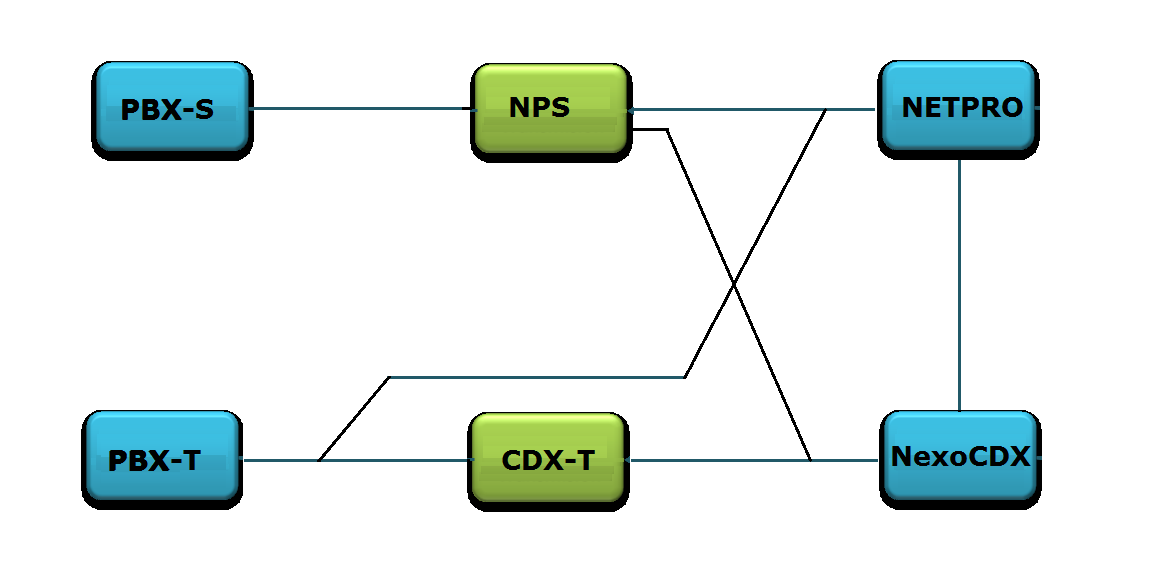

En el siguiente diagrama esquemático se muestra la interconexión del sistema NexoCDX con otros equipos y componentes Nexo:

Del diagrama puede deducirse que el sistema NexoCDX puede comunicarse con: la Interfase TCP/IP (indicada como CDX-T), Nexo Proxy Server (indicada como NPS) y la consola virtual Nexo NETPRO. De acuerdo al tipo de conexión que se utilice en la central, para la salida de datos: TCP/IP o SMDR, se requerirá uno u otro componente como interfase. Cuando la central incorpora la placa Nexo E&P, la salida de datos es TCP/IP (indicado como PBX-T) y en este caso, la conexión con NexoCDX se logra a través de la Interfase TCP/IP (indicada como CDX-T, dado que se trata de un componente del sistema NexoCDX). Este es el tipo de conexión preferida para las nuevas centrales, dadas sus ventajas frente a los otros tipos de conexión (utiliza el cableado estructurado de la red y los registros de datos correspondientes a las llamadas están almacenados en una memoria no volátil dentro del buffer de la placa Nexo E&P, entre otras ventajas). Cuando se utiliza la salida de datos SMDR de la central (indicado como PBX-S) la conexión con las aplicaciones se logra a través de otro componente de software denominado Nexo Proxy Server (indicado como NPS) debido a su función de interfase como intermediario. Este componente, NPS, convierte la información que recibe, a través de su conexión serie con la central, en paquetes de datos del formato apropiado para que el sistema NexoCDX pueda procesarlos y, adicionalmente, también permite la interconexión con las consolas virtuales NETPRO que se encuentren en la red. Existe otra función avanzada, que vincula la consola virtual NETPRO (operando en modo hotelero) con el sistema NexoCDX y permite realizar operaciones de check-in desde la consola para realizar aperturas de folios en el sistema de registración y tarifación, en forma sincronizada.

En la siguiente tabla se muestran las interfases requeridas (y las conexiones que utilizan) para lograr la comunicación entre los distintos componentes del esquema:

Sistema	Conexión	Interfase	Conexión	Sistema
PBX-S1	Serie	NPS3	Ethernet	NETPRO
PBX-S	Serie	NPS	WebService	NexoCDX
PBX-T2	Ethernet	---	Ethernet	NETPRO
PBX-T	Ethernet	CDX-T4	WebService	NexoCDX
NETPRO	Ethernet	CDX-A5	WebService	NexoCDX

Referencias:
¹. Esta categoría comprende los equipos con salida de datos SMDR, tales como: Nexo AVIU 4.12, Nexo Tekna 12.96/12.48 UP4, Nexo Selenia 8.24 UP4, entre otros.
². Esta categoría incluye: Nexo CIO 64/144, Nexo SLX 24, Nexo Tekna 12.96/12.48 UP4, Nexo Selenia 8.24 UP4, con placa Nexo E&P equipada.
³. Nexo Proxy Server.
⁴. Denominación abreviada para NexoCDX Interfase TCP/IP.
⁵. Denominación del módulo NexoCDX Interfase App, que permite la interconexión con la consola virtual.

Nota:
Las versiones indicadas pueden variar, de acuerdo al software disponible
al momento de realizar la instalación o la actualización del producto.
