NexoFXO

 Administrador de configuración


NexoFXO™ Administrador de configuración para los equipos Nexo® FCT-400XO/FCT-200XO de Satelco
Documentación de referencia para Instalación, configuración y operación


Instalación

Consultar los pre-requisitos de instalación en el link: Plataforma de software requerida.

Desde el link de NexoFXO Administrador de configuración puede descargarse e instalarse este producto. Utilizando la opción Guardar como puede descargarse en una carpeta temporaria (por ejemplo, C:\temp) y luego instalarse o seleccionando la opción Ejecutar puede instalarse directamente. Cuando se ejecuta el instalador, una serie de ventanas van guiando al usuario durante este proceso. Esta instalación, en forma opcional, permite crear un acceso directo desde el escritorio y, en forma predeterminada, crea una entrada desde Todos los programas, bajo la carpeta Nexo para este programa. Luego, para ejecutarlo, seleccione la opción en: Inicio >> Todos los programas >> Nexo >> NexoFXO.

Cuando se conecta la alimentación de la terminal Nexo FCT-200XO, sus leds de estado (ACTIVO y SEÑAL) en la plaqueta, comienzan con una cadencia de parpadeo rápido y luego de finalizado el proceso de inicialización esta cadencia disminuye su frecuencia. En esta última condición, el equipo está operativo para su programación o verificación desde la PC utilizando NexoFXO.

El administrador de configuración NexoFXO se comunica con el equipo a través de una conexión USB que se encuentra en la placa base de la terminal Nexo FCT-200XO (ver diagrama de conexiones, conector mini USB en el Manual de usuario). Cuando se conecta la terminal Nexo FCT-200XO a la PC, por primera vez, se activa la función Plug & Play de Windows que instala automáticamente los drivers requeridos para este equipo (los drivers para dispositivos compatibles con HID están incluídos en el paquete de instalación del sistema operativo).

En el área de notificación de Windows, cuando se detecta la presencia del nuevo hardware, aparece la siguiente ventana:

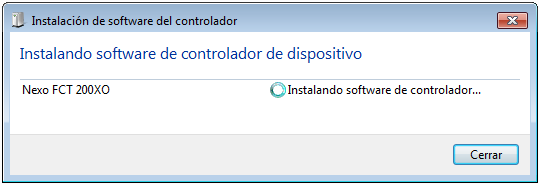

Si observamos el estado, desde la opción correspondiente (Haga clic aquí para ver el estado), el sistema muestra el progreso de la instalación:

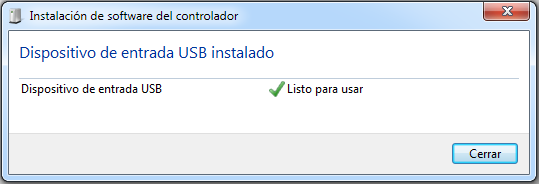

Cuando Windows completa el proceso de instalación de los drivers, aparece la siguiente ventana:

En correspondencia, el área de notificación de Windows presenta el siguiente mensaje, indicando la finalización del proceso:

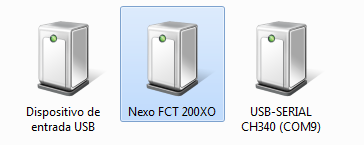

En Windows 7, desde la opción Inicio >> Dispositivos e impresoras aparece este equipo con la denominación: Nexo FCT 200XO, como se observa en la siguiente imagen:

La presencia del equipo conectado a la PC también puede verificarse desde al Administrador de dispositivos de Windows desde el Panel de control.

Una vez instalado el equipo, puede verificarse la conexión utilizando la función Test USB que se encuentra en la opción Puerto USB del menú Config en NexoFXO.

La aplicación NexoFXO permite cargar y descargar la programación del equipo, para verificar o modificar los parámetros de configuración, que determinan su comportamiento. Adicionalmente permite la lectura de parámetros dinámicos (Información GSM), para comprobar su funcionamiento.


Configuración

La aplicación NexoFXO está preconfigurada de fábrica para su uso inmediato con los equipos Nexo FCT-200XO.


Operación

IMPORTANTE:
A partir de la versión v1.05 el programa NexoFXO permite seleccionar el equipo que se desea configurar. Esta opción se encuentra en el menú Equipo >> ID Equipo (Modelo):

El administrador de configuración NexoFXO requiere, para comenzar su operación, leer la programación de la terminal Nexo FCT-200XO. Esta función, disponible desde el botón Leer programación, asegura que la aplicación pueda reconocer los parámetros que identifican al equipo (versión de firmware, número de serie, módulo ID, etc) para poder programarlo. Esta lectura, descarga los parámetros de configuración actuales, presentándolos en las distintas ventanas de este administrador. Una vez realizado este proceso, es posible cambiar los valores de los parámetros para modificar el comportamiento y la respuesta del equipo. Para que las modificaciones realizadas en la configuración, desde este administrador, surtan efecto en el equipo, debe completarse el proceso con la función Programar. Esta función envía los datos, recién editados en el administrador, al equipo.

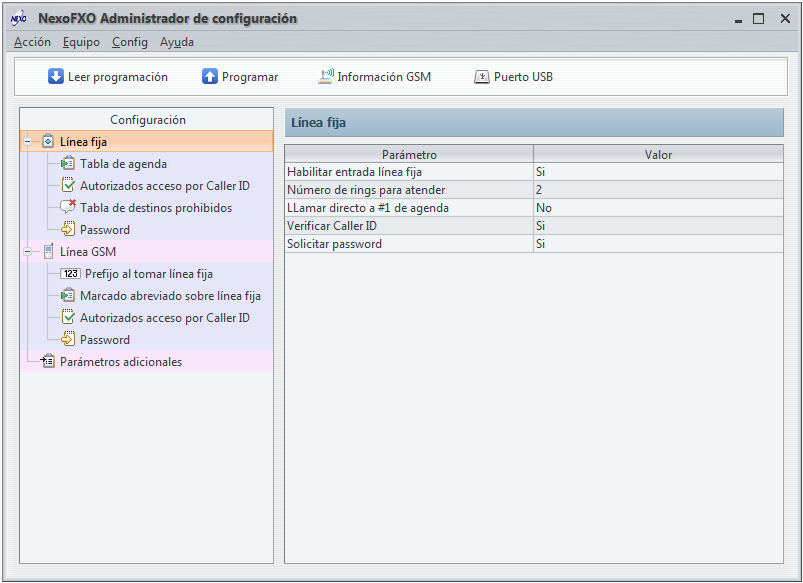

En la siguiente imagen se observa la pantalla principal del administrador de configuración:


Este sistema para administración de configuración NexoFXO permite realizar las siguientes operaciones:


Acción
Abrir archivo de programación
Guardar programación en archivo

Una vez configurado, cada uno de los parámetros del equipo, es posible realizar una copia de respaldo en un archivo único con formato binario. Este archivo contiene la información correspondiente a los parámetros de configuración junto con los datos que identifican al equipo Nexo FCT-200XO, que se encuentra conectado a la PC.

La opción Abrir archivo de programación carga la información del archivo seleccionado en el administrador de configuración NexoFXO. Este archivo pudo haber sido generado desde la misma terminal o desde otra compatible, con el propósito de replicar su configuración o verificar sus parámetros. Una vez completada la lectura del archivo, puede transmitirse esta información directamente al equipo o, pueden hacerse modificaciones hasta obtener la configuración deseada y luego debe transmitirse a la terminal con la opción Programar, para que los cambios surtan efecto en el equipo.

La opción Guardar programación en archivo almacena la información que se está visualizando en el administrador de configuración NexoFXO, luego de haberse leído desde el equipo, en un archivo único de respaldo, para su posterior recuperación, transferencia o análisis de datos.


Equipo
Leer programación
Programar
Información GSM

Las opciones relativas a transferencias de datos: Leer programación y Programar permiten traer y enviar toda la información de configuración desde y hacia el equipo Nexo FCT-200XO, de modo que pueda manejarse desde el administrador de configuración NexoFXO en forma visual. Las funciones, en el administrador, presentan los parámetros de configuración, clasificados según su categoría (Línea fija: Tabla de agenda, Autorizados acceso por Caller ID, Tabla de destinos prohibidos, Password, Línea GSM: Prefijo al tomar línea fija, Marcado abreviado sobre línea fija, Autorizados acceso por Caller ID, Password, Parámetros adicionales), para permitir su verificación y modificación.

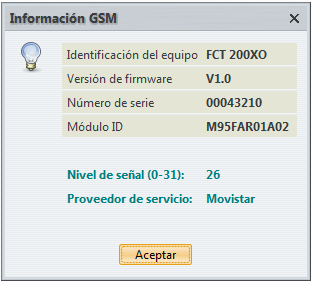

Cuando el objetivo es visualizar los valores con los cuales está operando el equipo Nexo FCT-200XO actualmente, tales como: Nivel de señal de antena y Proveedor de servicio, puede utilizarse la función: Información GSM. Esta función contiene el parámetro: Nivel de señal de antena medido en una escala de 0 a 31 (equivalente a 0-100%). En la siguiente imagen, a modo de ejemplo, se muestran los valores que esta función presenta:



Config
Puerto USB

La opción Puerto USB permite realizar una verificación del funcionamiento del puerto de comunicación y la conexión física con el equipo. Cuando la respuesta es correcta, aparece la siguiente ventana:

Parámetros de configuración
Los parámetros están agrupados por categoría en el panel izquierdo del Administrador de configuración. Cuando se selecciona una categoría, sobre este panel, se muestran las opciones disponibles sobre el panel derecho. En la siguiente tabla se presentan las opciones disponibles y restricciones que se aplican a cada uno de los parámetros:
Parámetro Opciones disponibles
 Restricciones
Línea fija

Habilitar entrada línea fija No|Si
Número de rings para atender
 1|2|3|...|20
LLamar directo a #1 de agenda
 No|Si
Verificar Caller ID
 No|Si
Solicitar password
 No|Si
Tabla de agenda 0|1|...|9|*|#
 25 números de máx. 16 dígitos
Autorizados acceso por Caller ID
 0|1|...|9|*|#
 10 números de máx. 16 dígitos
Tabla de destinos prohibidos
 0|1|...|9|*|#
 10 números de máx. 8 dígitos
Password
 0|1|...|9
 1 número de 6 dígitos
Línea GSM

Habilitar entrada línea GSM
 No|Si
Verificar Caller ID
 No|Si
Solicitar password
 No|Si
Marcar prefijo al tomar línea fija
 No|Si
Prefijo al tomar línea fija
 0|1|...|9|*|#
 1 número de máx. 4 dígitos
Marcado abreviado sobre línea fija
 0|1|...|9|*|#|F*
 12 registros de máx. 4 dígitos
Autorizados acceso por Caller ID 0|1|...|9|*|#
 10 números de máx.16 dígitos
Password 0|1|...|9 1 número de 6 dígitos
Parámetros adicionales

Temporización
 sin límite|1|5|10 min.
Dígito de prolongación
 Desactivado|0|1|...|9|*|#
Dígito FLASH Desactivado|0|1|...|9|*|#
Modo privado permanente Desactivado|Activado

NOTA: *En el Marcado abreviado sobre línea fija está permitido el ingreso de la letra F para representar el comando FLASH.
En el caso de producirse alguna inconsistencia, en la configuración de parámetros, el equipo la resuelve aplicando el esquema de prioridades dado por su secuencia operativa (ver los diagramas de flujo para servicios desde línea fija y GSM en el Manual de usuario).


Ayuda
Versión
Actualizar
Info on-line

Las opciones en el menú Ayuda proveen información sobre la versión del programa, las funciones de actualización y los contenidos en la web que constituyen la documentación del producto y las herramientas de soporte.

La opción Versión muestra la identificación del programa instalado y, relacionado con esta información, la función Actualizar permite descargar la versión más reciente, disponible para esta aplicación.

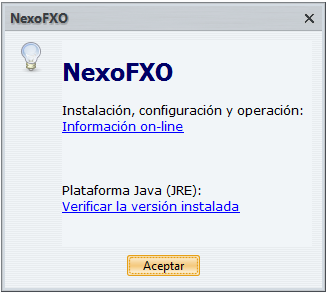

El acceso a la documentación del producto puede hacerse desde la opción Info on-line:

En las páginas de documentación, adicionalmente, se presentan herramientas para la verificación de la plataforma sobre la cual está operando el administrador de configuración NexoFXO.



Menú contextual (disponible con el botón secundario del mouse sobre los elementos del panel izquierdo)

Algunas de las funciones disponibles para cada elemento en la configuración son accesibles desde el menú contextual (seleccionando un elemento con el botón derecho del mouse sobre el panel izquierdo de la aplicación).
 De acuerdo a las opciones de configuración y al estado en que se encuentran sus elementos dentro de esta aplicación, se habilitan las opciones en el menú contextual.
Sobre el panel derecho, se presentan los parámetros de configuración con sus respectivos valores, según el elemento seleccionado desde el panel izquierdo de la aplicación.


Soporte on-line

Esta aplicación se encuentra conectada con el sistema integrado para detección y corrección de fallas (NexoTSH) accesible a través de la terminal de consulta NexoWEB. Esto significa que cuando se produce una condición de error en el programa se genera un código único que identifica al producto y a esta condición, para realizar una consulta automática en nuestro sistema de soporte. La respuesta está disponible desde la opción Soporte on-line que aparece junto con el mensaje de error en las ventanas de notificación. Esta respuesta incluye una descripción de las posibles causas o una explicación de las condiciones bajo las cuales se produce junto con las acciones correctivas que se recomiendan para su solución.




Infraestructura

Actualización de la plataforma JAVA

NexoWEB Terminal de Consulta
NexoFXO © 2020
Documento Versión 1.0.7
Revisión: 14/10/2020
