  Menú Central

Este menú permite realizar las acciones relacionadas con la transferencia de datos y comunicación con la central inteligente seleccionada (incluyendo algunas herramientas de verificación, tales como los tests de puertos).

De acuerdo a la central que esté utilizando y el tipo de conexionado (USB, serie o TCP/IP), recuerde que, en algunos casos, para establecer la comunicación con la central puede requerirse la ejecución de algún comando adicional (consultar la documentación de instalación y operación del producto). Por ejemplo, para una conexión serie, con una central de la familia UP4, se requiere marcar desde el interno programador (interno 100) la secuencia: 9#9 97 1 y mantener el interno descolgado, hasta completar la operación de programación.

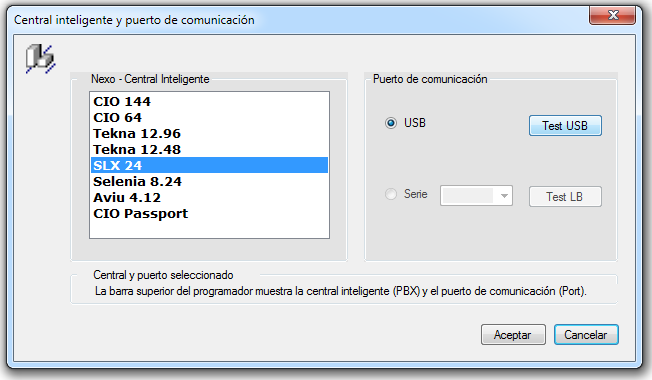

  Central inteligente y puerto de comunicación

Permite seleccionar una central inteligente de la línea de productos Nexo. De acuerdo a la opción seleccionada, se establecen los parámetros de programación que la central admite. Adicionalmente, permite
seleccionar el puerto de comunicación de la PC que se va a utilizar para establecer el enlace de datos con la central elegida. Las opciones disponibles en esta ventana se modifican de acuerdo a las características de la central seleccionada.

Las funciones de testeo permite realizar una verificación rápida del conexionado. En el caso de la comunicación USB, debe hacerse con la central conectada y encendida, para verificar el enlace completo. En el caso de la comunicación RS-232, la función Test LB permite realizar una verificación rápida del cable serie hasta el extremo opuesto. Conectando momentáneamente un lazo de retorno (Loop Back) en el conector del extremo opuesto a la PC, el programador verifica la continuidad del cable.

  Traer programación completa

Permite leer la programación de la central (incluyendo la agenda general, cuando es aplicable) y traerla a la PC. Esta operación implica la pérdida de la programación que está visualizando actualmente, por lo tanto, si ha hecho cambios que desea conservar, guarde previamente la programación actual en un archivo (Ver el menú Archivo). Si la central posee alguna programación previa, es recomendable, realizar esta operación en primer término para preservarla y utilizarla como punto de partida.

  Enviar programación completa

Permite enviar la programación de la PC a la central (incluyendo componentes, tales como la agenda general, cuando es aplicable). Esta operación implica la pérdida de la programación que la central tiene actualmente, debido a la acción de sobre-escritura que realiza el programador. Para guardar la programación actual del equipo, realice previamente la operación de recepción de la programación completa y luego una operación de respaldo en archivo desde el menú de Archivo.

  Traer agendas individuales

En los equipos que lo admiten, permite leer las agendas individuales almacenadas en la central inteligente.

  Enviar agendas individuales

Permite enviar las agendas individuales, cuando el equipo lo soporta, como están almacenadas en el programador a la central inteligente.

  Traer configuración módulo E/S

Cuando el equipo dispone de este accesorio, permite leer la configuración del módulo de entrada-salida, almacenada en la central inteligente.

  Enviar configuración módulo E/S

Permite enviar la configuración del módulo de entrada-salida, cuando está equipado, desde el programador a la central inteligente.

  Enviar la hora de la PC

Permite enviar, a la central, la fecha y la hora que actualmente tiene la PC.
