| PRECAUCION |
|
EVITE
INSTALAR
ESTE EQUIPO EN LOS SIGUIENTES LUGARES
(Puede
provocar
ruido, mal funcionamiento
e
incluso daños graves).
|
Bajo
la luz solar
directa,
lugares cálidos, o muy fríos o húmedos (Rango de temperatura de
utilización: 0
- 40 ºC).
Lugares sometidos a
golpes o vibraciones, expuestos al polvo, agua o aceite (no instale
debajo de
ventanas).
Cerca de dispositivos
generadores de altas frecuencias o ruido eléctrico, como máquinas de
soldar,
radiotransmisores, tubos fluorescentes, motores, computadoras, telex u
otros
equipos de oficina, hornos de microondas, equipos de aire
acondicionado, etc.
No obstruya el área
alrededor de la central por razones de mantenimiento.
Deje espacio para
ventilación arriba y al costado de la central.
1.- Elija una
superficie
adecuada para fijación, que pueda soportar el peso de la central.
2.- Marque
los puntos de fijación, de acuerdo al gabinete (separados 145 mm entre
sí) y 100 mm desde el
borde superior del gabinete.
3.- Coloque 2
tarugos de diámetro 5 mm, con tornillos
Parker.
4.- Cuelgue
la central.
No instale cable
telefónico junto a los cables de: alimentación de 110 o 220 Vca , red,
telex,
etc. Si se da ese caso, use cables mallados y ponga a tierra el
blindaje.
Si pasa cables por el
piso, use protectores adecuados para que no sean pisados. Evite pasar
cables
debajo de alfombras.
Evite usar el mismo
tomacorriente de 110 o 220 VCA de equipos de alto consumo,
computadoras, u
otros equipos de oficina. Si no es así, el funcionamiento de la central
puede
ser alterado por el ruido inducido por estos equipos.
Enchufe la central en
un
tomacorriente de tres patas con conexión a tierra.
Respete la
disposición de
vivo y neutro marcada en la ficha original.
| IMPORTANTE |
|
Verifique
la
CONEXION A TIERRA para proteger esta unidad.
NUNCA
CORTE LA
FICHA ORIGINAL.
|
Este producto está
equipado con una ficha de alimentación de tres patas para conexión a
tierra.
Esta ficha se conecta sólo a tomacorrientes del mismo tipo. Esta es una
medida
de seguridad. Si no puede enchufar la central, cambie el tomacorriente
en la instalación del edificio por uno
adecuado.
| IMPORTANTE |
| NO USE
ADAPTADORES
NI CAMBIE LA FICHA ORIGINAL. |
En la mayoría de los
cableados hogareños la tierra provista en los tomacorrientes de tres
terminales
no es satisfactoria.
Para
verificar la
puesta a tierra recurra a personal calificado que certifique la
conexión.
Una
mala conexión a
tierra
anula las protecciones que posee la central contra descargas
atmosféricas e
inducciones. Estas pueden producir importantes daños, incluso la
destrucción
total, los cuales no son cubiertos por la garantía del equipo.
El sistema telefónico
NEXO AVIU
2.8 puede
utilizar, como internos,
aparatos telefónicos configurados para
marcación multi-frecuente DTMF (por tonos).
El sistema NEXO AVIU 2.8 está
provisto con una batería interna tipo CR2032
para asegurar el funcionamiento ininterrumpido del reloj de tiempo real
(RTC). Se incluye un separador aislante para evitar la descarga de la
batería durante el período previo a la instalación del equipo.
| IMPORTANTE |
|
Quitar
el separador aislante provisto con la batería
para
activar su operación.
|
El
zócalo para montaje de la
batería se encuentra debajo de la placa preatendedor. Ver Diagrama de
conexiones y ubicación de módulos.
En la
siguiente imagen se observa la disposición de las conexiones en la
placa base de la central NEXO AVIU 2.8.
El conector USB standard TIPO B, hembra, se
encuentra en la
placa base de la central NEXO AVIU 2.8, en el vértice opuesto a
la fuente de alimentación, próximo a la placa de línea externa.
En el esquema
representado se muestra una
configuración, a modo de ejemplo, que tiene una placa portero de 4
hilos en la posición de Portero y muestra una placa alternativa
de portero de 2 hilos, a la derecha de la central. En la
práctica, esta combinación
de placas puede variar, de acuerdo a las necesidades del
usuario. De la misma manera, se muestra 1 placa de línea externa (Placa Línea Externa 2) adicional,
a la que se encuentra equipada de fábrica en la placa base, como así
también 1 placa de
dos internos, agregada a las 6 líneas de internos provistas en la
configuración base del equipo.
Como está indicado
en la figura, en el caso de
utilizar una placa adicional de 2 internos, ésta debe conectarse en
la posición reservada para ese fin, en esta central es la ubicación
asignada a los internos I-106 e I-107.
El circuito de
CallerID está incorporado en la placa base de esta central.
Verifique que la
central esté apagada durante la conexión de las líneas y la instalación
de
placas.
| IMPORTANTE |
Un cableado
defectuoso puede provocar
el mal funcionamiento de la central. |
Respete las
longitudes
máximas y clases de cable.
Instale las placas
opcionales siguiendo las instrucciones específicas.
Utilice cable
americano
de dos conductores y conectores RJ11 4/6 (4
contactos sobre 6 posiciones).
Conecte sólo los dos
terminales centrales del conector RJ11 (rojo y
verde), lleve el cable americano
desde la central hasta un distribuidor y continúe la instalación con
alambre multipar.
| IMPORTANTE |
Evite el
uso de alambres con conectores RJ11
ya que producen falsos
contactos |
En el caso de un
corte de energía, la línea
externa de la placa base (LU-1)
es derivada al interno 100 (I-100)
para que pueda
seguir
operando.
Utilice par
telefónico
de alambre ( simple o multipar) desde la central al distribuidor.
Los internos
presentan
borneras de autocontacto, sólo tiene que quitar la vaina del extremo
del
alambre y la bornera por presión ejerce contacto.
Las distancias
máximas de
cableado (Rmáx = 125 ohms) de los internos son:
Alambre de
cobre
26 AWG (aprox. Ø 0,50
mm.):
700 m.
24 AWG (aprox.
Ø
0,65
mm.):
1.100 m.
22
AWG (aprox.
Ø 0,80
mm.):
1.800 m.
| IMPORTANTE |
|
Si
se cablea un
interno por el exterior, es imprescindible el uso
de
un protector contra descargas
atmosféricas adicional
(con
tierra verificada) a la salida de la
central.
|
La placa de portero
eléctrico
permite conectar el sistema a prácticamente cualquier configuración de
portero
ya instalada. La placa reemplaza directamente a un teléfono de portero
estándar.
En las centrales NEXO
AVIU 2.8
se pueden conectar dos modelos de placa de
portero eléctrico (de 4 y de 2 hilos). Cada tipo de placa permite
conectar un
frente de portero eléctrico
(ver
Placa de Portero Eléctrico)
a la central.

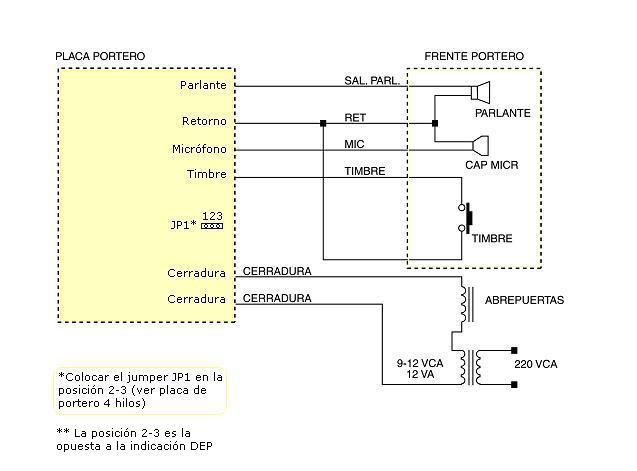

En la conexión más
simple, de la placa portero de 4 hilos, sólo se necesita el frente del
portero, (que se alimenta desde
la
central) y la cerradura eléctrica, con su propio transformador de
alimentación
(ver Diagrama de Conexión Básica de Portero).

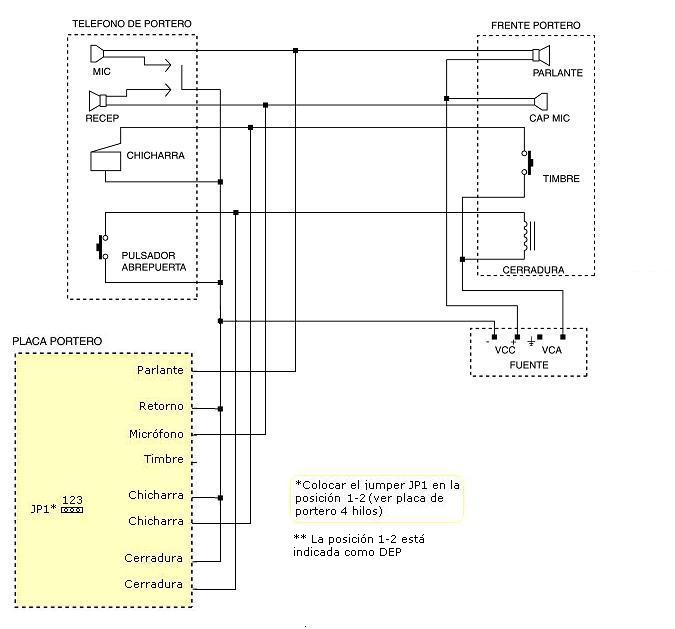

Cuando ya existe un
sistema de portero completo, la conexión se realiza en paralelo con el
mismo o
reemplazando el teléfono de portero existente (ver Diagrama de Conexión
a
Portero de Edificio).

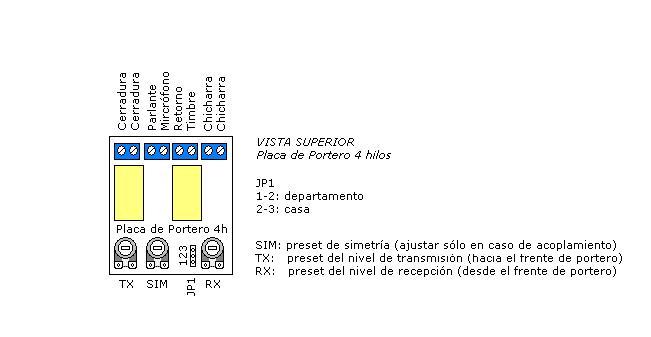

Apague la central,
instale la placa de portero y coloque el jumper JP1 (selector del modo
de operación) de acuerdo a las
instrucciones de instalación (ver Placa de Portero Eléctrico). Haga el
cableado correspondiente al esquema de instalación elegido (ver
Diagrama de Conexión Básica de Portero). En la placa de
portero,
se encuentran las indicaciones: JP1 para el jumper y DEP para señalar
la posición 1-2, de acuerdo al diagrama esquemático de la
figura.
Longitud máxima del
cableado: cable
26 AWG = 30 m.
La placa de portero
electrónico permite conectar el sistema a un frente de portero con
cableado a
dos hilos. La placa reemplaza al teléfono del portero de 2 hilos.
En las centrales NEXO
AVIU 2.8
se puede conectar un frente de portero a la placa de portero
electrónico (ver Placa de Portero de 2 hilos).
Para
la conexión sólo
se
necesita el frente del portero a 2 hilos, que va
cableado desde la
central,
y la
cerradura eléctrica, con su propio transformador de alimentación.

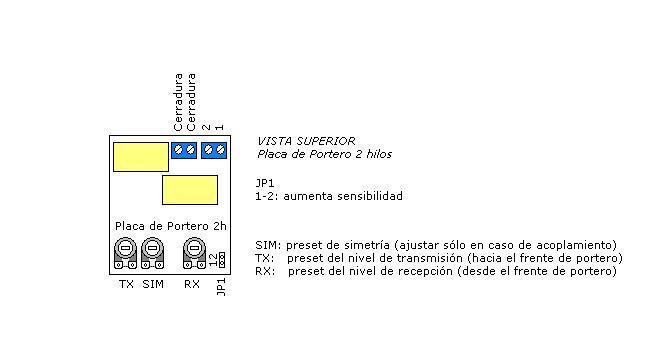

Apague la central,
instale la placa de portero electrónico de 2 hilos y coloque
el jumper JP1 (ajuste
de sensibilidad) de acuerdo
a las
instrucciones de instalación. En la placa de portero se encuentra la
indicación JP1 para el jumper, de acuerdo al diagrama esquemático de la
figura. Realice el
cableado correspondiente según el esquema de instalación elegido.
IMPORTANTE:
Retirar el jumper JP1
disminuye la sensibilidad, evitando falsos disparos por ruidos fuertes
provenientes de la calle.
Longitud máxima del
cableado: cable
26 AWG = 25 m.
3.7
CallerID en LU e internos
Generalidades
Se define
como SERVICIO DE
IDENTIFICACION DE LLAMADAS (Caller
ID) al servicio brindado por las empresas telefónicas que
permite al cliente llamado conocer el número telefónico del cliente
llamante, de forma previa a atender la llamada.
Este
servicio deberá ser
solicitado a su operador telefónico y estará sujeto a disponibilidad
técnica del mismo.
Requerimientos
Tanto la
recepción de la información, desde la central pública, como la
generación
de la misma, hacia los teléfonos internos, esta bajo
señalización FSK
(de uso
más frecuente en la República Argentina). Verifique que su
operador telefónico y los teléfonos, en donde se vaya a utilizar esta
función,
se ajusten a esta norma.
Prestaciones
La
información del número del abonado llamante recibida es volcada en:
3.8 Preatención
de llamadas

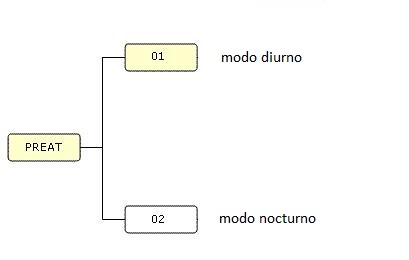

En caso de activar el sistema de
preatención, las llamadas externas serán
controladas por éste, sin la necesidad de una operadora, a través de
las
funciones que están implementadas en
la central NEXO
AVIU 2.8, ver Programación del sistema de preatención
para más detalles. Los mensajes
pueden ser cargados a través del puerto USB, en formato digital, o ser
grabados desde el teléfono programador.
DESCRIPCIÓN:
El sistema
telefónico NEXO
AVIU 2.8
presenta una serie
de características programables que permiten ajustar la configuración
del sistema a sus
necesidades.
Las centrales
telefónicas inteligentes NEXO
AVIU 2.8
poseen una programación estándar al
salir
de
fábrica, que puede cambiarse en cualquier momento.
El
sistema
presenta dos esquemas de
programación totalmente independientes entre sí, una programación que
actúa
cuando la central está en servicio diurno, y otra distinta cuando está
en
servicio nocturno
Estos
dos
esquemas generalmente se
adaptan a sus distintas necesidades entre los horarios de actividad
comercial
(servicio diurno), y el resto del día (servicio nocturno).
Algunas
de las
características que varían
de un servicio al otro son, para cada interno:
Recepción de llamadas
externas y de portero
Acceso a las líneas externas
Restricción de llamadas
externas salientes
La
conmutación de
un servicio a otro
(DIURNO/NOCTURNO) puede realizarse manualmente, marcando un código,
únicamente desde
el interno 100 o desde el puesto de Operadora.
El
sistema
permite, además, una conmutación automática
de Diurno a Nocturno programando un horario (ver Programación
del servicio
Diurno/Nocturno.).
La
programación
no se altera por cortes
de energía ni operaciones erróneas.
La
programación
del sistema puede realizarse
desde el interno 100 mediante comandos DTMF, sin necesidad de suspender
el servicio
normal
de la central. No se necesitan teléfonos
programadores específicos. Alternativamente, puede
utilizarse el programador ProgNexo desde la PC a través de una conexión
USB.
El
programador
ProgNexo permite guardar la configuración de la central en un archivo y
puede descargarse desde el Área de
soporte de nuestro sitio web. Opcionalmente, puede registrar
en la Tabla de
Programación de los internos como quedó programado su sistema para su
resguardo o consulta.
OPERACIÓN:
Desde el interno 100
marque el código de acceso a
modo de
programación, 9#9, y a continuación ingrese la
programación, sin
importar el orden. Una vez en modo de programación permanecerá en esta
condición hasta cortar (excepto que tarde más de 1 minuto entre dígito
y
dígito).
Una
programación esta compuesta de 2
dígitos de
“Comando”, más una secuencia variable de dígitos según los parámetros
de cada
“Comando”.
Cuando
una secuencia de programación es correcta,
se graba
en la memoria no volátil del sistema y se emite 2 tonos cortos de
validación, o
1 tono corto de validación para programaciones secuenciales dentro de
un mismo
comando.
Ante una secuencia
invalida la central responderá
con un
tono de error (una serie de tonos breves más rápidos que el tono de
ocupado).
Este tono dura unos pocos segundos. Después del tono de error la
central vuelve
al modo programación quedando a la espera de un nuevo comando.
| IMPORTANTE |
|
Para
facilitar la tarea de programación, en caso de que
usted pierda la secuencia de los dígitos ingresados o quiera cancelar
el
ingreso de un comando, puede marcar en cualquier momento la tecla #, la
cual
invalida los dígitos ingresados, la central responderá con 2 tonos y
quedará en
estado de programación (9#9) a la espera de un nuevo comando.
|
Comando
20
DESCRIPCIÓN:
Deberá programar la fecha
y hora de la central telefónica.
Esta
programación es
necesaria para el funcionamiento correcto del paso
a servicio
nocturno
automático o si utiliza el servicio de Alarma/Despertador.
OPERACIÓN:
Desde
el interno 100 marque el código de programación 9#9.
Marque
20 y a continuación:
Marque
siete (7) dígitos de fecha, D
DD MM AA
con:
D
día
de la semana con una
cifra
1
domingo...........7 sábado
DD día
del mes con dos
cifras 01......31
MM mes
con dos
cifras 01
enero..............12 diciembre
AA año
con dos
cifras 00..............99
Marque cuatro
(4) dígitos de
hora
HH
MM con:
HH hora
con dos
cifras
00.......23
MM minutos
con dos
cifras
00.......59
A
continuación deberá escuchar dos tonos de validación y cortar.
COMENTARIOS:
Si
alguno de los dígitos marcados no está entre los valores admisibles, la
central
devuelve tono de error.
Ver IMPORTANTE
en el punto Batería interna.
EJEMPLO:
Si
desde el interno 100
marca:
Prog Cod
DS
DD
MM
AA
HH MM
9#9
20
6
01 07
11
12 30
Ud.
se ha programado: Viernes 1ero de julio de 2011 12:30 Hs
Comando
00 y 10
DESCRIPCIÓN:
El sistema presenta
dos esquemas de programación
totalmente
independientes entre sí, una programación que actúa cuando la central
está en
SERVICIO DIURNO y otra distinta cuando está en SERVICIO NOCTURNO.
Estos dos esquemas
generalmente se adaptan a sus
distintas
necesidades entre los horarios de actividad comercial (servicio
diurno), y el
resto del día (servicio nocturno).
Algunas de las
características que varían de un
servicio al
otro son, para cada interno:
Recepción de llamadas externas y de los porteros
Acceso a las líneas externas
Restricción de llamadas
externas
La conmutación desde un
servicio
a otro se realiza desde el interno 100 o desde el
puesto de operadora.
El tono de invitación a
discar es contínuo
en modo DIURNO
y presenta una interrupción
a los 2 segundos, en modo NOCTURNO.
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9
Marque 00 para pasar a servicio diurno o
marque 10 para pasar a servicio nocturno
A continuación debe escuchar un tono corto de
validación. Luego debe cortar, dando por terminada la programación.
COMENTARIOS:
Si alguno de los dígitos marcados no está entre
los valores admisibles, Ud. recibirá un tono de error, anulando la
programación.
También es posible
programar el paso automático de
diurno a nocturno ( Ver Programación de Nocturno automático).
EJEMPLO:
Desde el interno 100 se marca:
Prog. Cód.
9#9 10
Se programa de esta manera el servicio nocturno.
Comando
21
DESCRIPCIÓN:
El sistema permite
programar el horario en el cual
la
central automáticamente comienza a trabajar en nocturno, con lo cual,
no es
necesario tener presente todos los días la necesidad de pasar la
central a
nocturno.
Esta programación es
un complemento a la tratada en
Programación del servicio Diurno/Nocturno, por lo tanto sigue teniendo
prioridad la información de ese punto.
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9.
Marque 21, escuchará dos tonos de
invitación, luego ingrese:
Tres (3) dígitos correspondientes a la hora y
decenas de minutos.
HH
M
con:
HH hora con dos
cifras
00 ... 23
M
decenas de minutos con una
cifra
0 ... 5
A continuación debe escuchar dos tonos cortos de
validación. Luego se puede cortar, dando por terminada la programación
EJEMPLO:
Desde el interno 100 marque:
Prog
Cód.
HH MM
9#9 21
18 3
Ha programado a las
18:30 Hs la activación del
servicio
nocturno
Comando
22
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9.
Marque el código 22.
A continuación deberá
escuchar 2 tonos de validación. Puede cortar o introducir otro comando
EJEMPLO:
Desde el interno 100 marque:
Prog Cód.
9#9 22
Usted ha borrado el horario vigente para el
servicio nocturno automático.
4.4
Servicio de
Alarma/Despertador
Comando
45
DESCRIPCIÓN:
Con
este comando es posible programar la función alarma (hora y minutos)
para cualquier interno, desde el interno programador.
OPERACIÓN:
Desde el
interno 100 marque el código de acceso a
programación 9#9.
Marque 45
y a continuación:
Tres (3)
dígitos correspondientes al número base del interno
a programar la alarma (ver NOTA)
Dos (2)
dígitos correspondientes a la hora a programar la alarma
(en el formato de 00 a 23).
Dos (2)
dígitos correspondientes a los minutos (00.....59).
A
continuación debe escuchar un tono de validación. Luego puede cortar, o
sin cortar, puede ingresar los tres (3) dígitos
de un
nuevo número
de interno para programarle la alarma.
NOTA:
Cuando se ingresa el número de interno a programar
se puede utilizar el número base o el número
flexible
precedido
de un asterisco (*).
EJEMPLOS:
Ejemplo1:
Se quiere programar la alarma del interno 103 para
que suene a las 16:30 Hs y
la del 101
para que suene a las 17:00 Hs. Entonces, disque:
9#9
45 103 16 30
La central responde con 1 tono de validación.
Sin cortar
disque:
101
17 00
La central responde con 1 tono de validación. Corte.
Ejemplo2:
Si desea programar un interno cuyo numero flexible es 504
para que suene a las 07:15 Hs.
9#9
45 *504 07 15
La central responde con 1 tono de validación. Corte.
4.5
Comando
de captura general
Comando 23
DESCRIPCIÓN:
Con esta programación, es
posible definir un comando de dos dígitos para realizar la
captura de una llamada, externa o interna (no de portero), sonando en
cualquier interno.
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9.
Marque el código 23 y a continuación:
Dos
(2) dígitos correspondientes al comando de captura general deseado
(entre 10 y
89)
A continuación deberá
escuchar el tono de validación. Luego debe cortar, dando por terminada
esta programación.
ANULACIÓN:
Si
desea anular este servicio marque 9#9 23 0.
EJEMPLO:
Desde el interno 100 marque:
Prog Cód. Captura
9#9 23
22
Ha
programado el comando 22 como captura de llamadas sobre cualquier
interno.
COMENTARIOS:
Verifique
que el comando de captura general no coincida con los dos
primeros dígitos de la numeración de un interno.
De fábrica, este comando está
inhabilitado.
5
PROGRAMACION
BASICA DE LOS INTERNOS
Para los comandos de
programación de internos (Comando 30 al 49)
se puede utilizar numeración
flexible en lugar de numeración base para
identificar al interno. Para ello, se debe introducir después del
número de comando un * (asterisco) que le indica a
la central NEXO
AVIU 2.8
que a continuación debe esperar un número flexible y no un número base.
Si
el número flexible no existe, la central
responde con tono de error y vuelve a la raíz de programación. Si la
numeración flexible no está activada entonces la central espera después
del * (asterisco) un número base.
Comando
31
DESCRIPCIÓN:
Para
cada
interno, Ud. puede seleccionar
las siguientes características:
Campanilla de llamadas
externas
Al
producirse una
llamada entrante por
una línea externa, ésta llamada debe sonar en alguno de los internos.
Esto se
puede programar en forma independiente para cada línea externa e
interno por
interno.
Acceso a las líneas externas
Los
internos
acceden a las líneas
externas. Esta capacidad de acceso puede restringirse de tal forma que
un
interno pueda acceder a todas las líneas, a algunas determinadas o a
ninguna.
Categoría de restricción de
llamadas externas
La
central le
permite programar el tipo
de comunicaciones externas salientes que puede realizar cada interno.
Según las
categorías se permiten llamadas locales, discado directo nacional (DDN)
y
discado directo internacional (DDI).
| IMPORTANTE |
|
Las
categorías de los internos se ven afectadas
por
los números
permitidos, prohibidos,
agenda,
restricción
a números móviles y a las líneas.
|
Campanilla de portero
La central permite que las
llamadas del timbre del portero suenen directamente en los internos
que Ud.
programe.
OPERACIÓN:
Desde el interno 100 marque
el código de acceso a programación 9#9.
Marque 31 y a
continuación:
Tres (3) dígitos correspondientes al número base del interno a
programar (100 a 107)
Dos (2)
dígitos correspondientes a
la entrada de llamadas externas para el interno, en orden a las 2 líneas
externas y
según el siguiente detalle:
|
DIGITO
|
|
|
0
|
No
suenan las llamadas de esta línea
externa en este interno
|
|
1
|
Suenan
sólo en servicio diurno
|
|
2
|
Suenan
sólo en servicio nocturno
|
|
3
|
Suenan siempre
|
Dos (2) dígitos de
acceso a las líneas externas del
interno, en
orden a las 2 líneas externas
y según el siguiente detalle:
|
DIGITO
|
FUNCION
|
|
0
|
El interno no
puede acceder a la línea externa
|
|
1
|
Accede sólo en
servicio diurno
|
|
2
|
Accede sólo en
servicio nocturno
|
|
3
|
Accede siempre
|
Un (1) dígito de categoría de
restricción de llamadas
en servicio
diurno con el siguiente detalle:
|
DIGITO
|
FUNCION
|
|
0
|
Permite sólo
llamadas locales y no geográficas
|
|
1
|
Permite sólo
llamadas locales, no geográficas y DDN
|
|
2
|
Sin
restricciones
|
Un (1) dígito de
categoría de restricción de llamadas
en servicio
nocturno con el siguiente detalle:
|
DIGITO
|
FUNCION
|
|
0
|
Permite sólo
llamadas locales y no geográficas
|
|
1
|
Permite sólo
llamadas locales, no geográficas y DDN
|
|
2
|
Sin
restricciones
|
Un (1) dígito de
campanilla de portero eléctrico según el siguiente detalle:
|
DIGITO
|
FUNCION
|
|
0
|
No suenan
llamadas del Portero en este interno
|
|
1
|
Suenan sólo en
servicio diurno
|
|
2
|
Suenan sólo en
servicio nocturno
|
|
3
|
Suenan siempre
|
A continuación debe
escuchar un tono cortos de
validación.
Luego se puede cortar, dando por terminada la programación, o sin
cortar,
entrar la programación de otro interno comenzando por el número del
mismo.
En resumen, se
marcan 10 (3+2+2+1+1+1)
dígitos
por cada interno,
después del comando. Elija la
programación que mejor se adapte a sus necesidades y regístrela en la
tabla de
programación de internos como referencia.
COMENTARIOS:
Si alguno de los
dígitos no está entre los valores
admisibles, Ud. recibirá tono de error, anulando esa programación. Si
al
finalizar la programación no escucha el tono de validación es porque
Ud. omitió
algún dígito y la central aun espera más dígitos para completar la
programación.
| IMPORTANTE |
|
Las
categorías "0" y "1" de los
internos se ven afectadas por los números permitidos, prohibidos,
agenda,
números móviles y bloqueo de toma de líneas.
En las
Tablas de numeración No Geográficas, Nacionales e
Internacionales se definen cada una de estas numeraciones aplicables en
las
restricciones de la programación básica de interno (ver Programación
Avanzada
de Internos).
|
EJEMPLO:
Desde el interno 100 se marca:
Prog
Cód.
Int. E1 E2
S1 S2
CD
CN FP
9#9
31
106
2 1
3
3
2
0 1
Se está programando el interno 106
para que:
En servicio diurno:
Suenen las llamadas entrantes por la línea
externa 2 y la del frente de portero. Pueda acceder a
las
líneas 1 y 2 para realizar llamadas sin ninguna restricción.
En servicio nocturno:
Suenen las llamadas entrantes por la línea
1. Puede acceder a las líneas 1 y 2 pero pudiendo realizar sólo
llamadas locales.
Comando
32
DESCRIPCIÓN:
Para
llamadas a números móviles, Ud. puede bloquear el interno que desee. De
fábrica, todos los internos tienen permiso de llamadas a celulares y
Ud. podrá
permitir que puedan hacer llamadas a celulares sólo en diurno, sólo en
nocturno, o no permitir hacer llamadas a celulares.
El
bloqueo identifica todo tipo de números de telefonía móvil, logrando un
control
sobre móviles locales y sobre móviles de otras localidades.
Ejemplo
de números de telefonía móvil que se pueden bloquear:
Locales:
15xxxxxx
Capital
Federal:
01115xxxxxxx
Ciudades
Grandes:
034115xxxxxxx
Ciudades
Pequeñas:
0347615xxxxxx
Los
números móviles están programados en la Tabla de números móviles
(ver
Programación Avanzada)
OPERACIÓN:
Desde
el
interno 100 marque el código de acceso a
programación 9#9.
Marque 32 y a
continuación:
Tres (3) dígitos correspondientes
al número base del interno a programar (100 a 107).
Un (1) dígito correspondiente
al tipo de bloqueo de llamadas a celulares sobre este interno, según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No puede
llamar a celulares
|
|
1
|
Puede
llamar en diurno
|
|
2
|
Puede
llamar en nocturno
|
|
3
|
Puede
llamar siempre
|
Escuchará un tono de validación. Luego deberá
cortar para dar por finalizada la programación o seguir programando
otro
interno comenzando por el número del mismo.
COMENTARIOS:
Si algunos de los dígitos marcados no están
entre los valores admisibles, la central devuelve tono de discar,
anulando esa
programación.
EJEMPLO:
Desde el interno 100 se marca:
Prog
Cód.
Int Acceso a celular
9#9
32
104
0
Se programó al interno 104 para que no pueda
llamar a celulares
Comando
39
DESCRIPCIÓN:
Con gran frecuencia
en la programación de una
central
telefónica, varios internos presentan el mismo esquema. El
sistema ofrece la
posibilidad de copiar la programación de un interno a otro/s para
agilizar la
programación general.
Este
procedimiento copia del interno
original al de destino los siguientes datos: modos de trabajo, las
líneas
urbanas de entrada y salida de llamadas y las restricciones. Los datos
que no
se copian son: el número flexible y el número de grupo.
OPERACIÓN:
Desde el interno 100
marque el código de acceso a programación 9#9.
Marque
39 y a continuación:
Tres
(3) dígitos correspondientes al número base del interno
origen (100 a 107).
Tres
(3) dígitos correspondientes al número base del interno destino (100
a 107).
A continuación debe escuchar
un
tono corto de validación. Luego se puede cortar, dando por terminada
la
programación, o sin cortar, copiar la programación a otro interno
ingresando el
número de interno al cual se desea copiar.
En
resumen, se marcan 6 dígitos
por cada interno, luego del comando.
COMENTARIOS:
El número de
programación deberá ser el número
correspondiente a la numeración de base.
EJEMPLO:
Desde el interno 100 se marca:
Prog
Cód.
Int
Int
9#9
39
104
107
El sistema copia la
programación del interno 104 en el 107.
Comando
37
DESCRIPCIÓN:
El
sistema
telefónico NEXO
AVIU
2.8 permite
que
los internos sean asignados a un grupo. Los grupos de internos permiten
dos
servicios de la central:
-Capturar
llamadas desde internos
pertenecientes al mismo grupo. La operación se realiza marcando 92*
(ver Manual de operaciones).
-Llamar a un
grupo de internos:
Un interno al llamar
a un grupo de internos, todos los internos
pertenecientes a ese grupo
sonarán simultáneamente. También un interno puede llamar al mismo grupo
que él
pertenece.
La operación
se realiza marcando #X
donde X es el
número de grupo al cual quiere llamar (ver
Manual
de
operaciones).
OPERACIÓN:
Desde el interno 100
marque el código de acceso a programación 9#9.
Marque
37 y a continuación:
Tres (3) dígitos
correspondientes al número base del interno origen (100
a 107).
Un (1) dígito correspondientes al
número de
grupo, según el siguiente detalle:
|
DIGITO
|
|
|
0
|
El
interno no pertenece a ningún grupo
|
|
1
|
El interno
pertenece al grupo 1
|
|
2
|
El interno
pertenece al grupo 2
|
|
....
|
El interno
pertenece al grupo ....
|
|
9
|
El interno
pertenece al grupo 9
|
A
continuación debe escuchar un tono corto de
validación. Luego se puede cortar, dando por terminada la programación,
o sin
cortar, entrar la programación de otro interno comenzando por el número
del
mismo.
En resumen, se marcan 4 dígitos por cada interno, luego del comando.
COMENTARIOS:
De fábrica los
internos no pertenecen a
ningún grupo.
EJEMPLO:
Desde el interno 100 se marca:
Prog
Cód.
Int
Grupo
9#9
37
104
8
El
sistema asignó el interno 104 al grupo 8.
5.5 Habilitación
del servicio CallerID
Comando
46
DESCRIPCIÓN:
En
el caso del servicio de Caller ID interno,
el control de la
habilitación se realiza interno por interno, para todas las
extensiones que se
desee brindarle este servicio. Para optimizar el funcionamiento de la
central, habilite este servicio sólo en los internos en que vaya a
operar un teléfono con CallerID.
OPERACIÓN:
Desde
el interno 100
marque el
código de programación 9#9.
Marque
46 y a continuación:
Tres
dígitos correspondientes al número
base del interno a programar
Un
dígito correspondiente a la habilitación
del
servicio. ( habilitación = 1 ;
deshabilita = 0)
A
continuación debe escuchar un tono
corto de validación.
Luego
se puede cortar, dando por terminada la programación, o sin
cortar,
entrar la programación de otro interno.
Nota: Este comando
se puede programar
ingresando el número
flexible del interno,
en
lugar de su número base,
anteponiendo el carácter
asterisco
(*).
PROGRAMACION
BASICA DE LAS LINEAS URBANAS
Comando
50
DESCRIPCIÓN:
Es necesario
programar que líneas externas están
operando.
Esto permite, por ejemplo, inhibir momentáneamente el acceso a una
línea
externa descompuesta o fuera de servicio. También es necesario
programar si la línea
externa acepta
discado por tonos o por pulsos. El sistema le permite
discriminar en grupos la
toma de línea, lo cual, se puede aplicar para agrupar las líneas
urbanas de
distintos prestadores.
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9.
Marque 50 y a continuación:
Los dígitos de equipamiento para líneas externas, en este caso 2,
cada uno correspondiente a cada línea externa,
según el
siguiente
detalle:
|
DIGITO
|
|
|
0
|
Línea
desconectada
|
|
1
|
Línea
externa conectada, disca por
pulsos
|
|
2
|
Línea
externa conectada, disca por
tonos
|
A continuación debe escuchar dos tono
cortos de validación.
Luego se puede cortar, dando por terminada la programación,
o sin
cortar,
ingresar el comando de otra programación.
En
resumen, se marcan 2
dígitos para programar el
equipamiento de las líneas urbanas, luego del comando.
COMENTARIOS:
Si alguno de los dígitos marcados no está entre
los valores admisibles, Ud. recibirá un tono de error, anulando la
programación.
Cuando programe el equipamiento de líneas externas, ingrese los dígitos
correspondientes a la capacidad máxima de líneas
que
soporta la
central, aunque
alguna de éstas no esté instalada.
EJEMPLO:
Desde el interno 100 se marca:
Prog
Cód.
LU1 LU2
9#9
50
2 0
En este ejemplo, se programa la línea 1 funcionando, y la
línea 2 desconectada.
La línea 1 marca por tonos.
Comando
51
DESCRIPCIÓN:
En el sistema NEXO
AVIU 2.8
se incorpora el concepto de grupo
de líneas urbanas. Existen 2
grupos, numerados
del 1
al 2.
Cada línea puede
pertenecer a un grupo. De fábrica todas las líneas pertenecen al “grupo
1”,
pero pueden ser asignadas a cualquier grupo.
La pertenencia de
una línea al “grupo 0”
implica que no
puede ser tomada para salir.
El
servicio de
grupo de líneas
urbanas permite
agrupar las líneas según sus características.
Por ejemplo si usted tiene líneas con descuentos en llamadas a
celulares, puede
asignarlas a un grupo, de modo que cuando quiera hacer una llamada a
celular
tome ese grupo, disminuyendo de esa manera costos de comunicación.
La toma de línea
urbana se hace por grupos
marcando
90X , donde X
( de 1 a 2) es el
número de
grupo de líneas
urbanas seleccionado.
Si marca 0
para pedir línea
equivale a marcar 901, tomará
una de las líneas del grupo 1.
Si
usted no
necesita dividir las líneas
por grupos puede dejar todas las líneas en el grupo 1 (programación de
fabrica).
Un
interno podrá realizar una
llamada saliente siempre que exista al menos una línea urbana libre
perteneciente al grupo que selecciono y que el mismo esté habilitado
para tomar
esa línea.
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9.
Marque 51 y a continuación:
Cuatro dígitos que
asignan los grupos de líneas externas a cada línea externa, según el
siguiente
detalle:
|
DIGITO
|
|
|
0
|
Sin
grupo. No permite llamadas
salientes
|
|
1
|
Pertenece
al Grupo 1
|
|
2
|
Pertenece
al Grupo 2
|
|
|
|
|
|
|
A
continuación debe escuchar dos tonos
cortos de validación.
Luego se puede cortar, dando por terminada la programación, o sin
cortar,
ingresar el comando de otra programación.
En
resumen, se marcan 2
dígitos para programar los grupos de líneas
urbanas, luego del comando.
COMENTARIOS:
Si alguno de los dígitos marcados no está entre
los valores admisibles, Ud. recibirá un tono de error, anulando la
programación.
Cuando programe, ingrese los dígitos
correspondientes a la capacidad máxima de líneas que soporta la central
(2 líneas), aunque
alguna de éstas no esté instalada.
EJEMPLO:
Desde el interno 100 se marca:
Prog
Cód.
LU1 LU2
9#9
50
1 0
La línea 1
pertenecen al grupo 1. La línea 2
no puede ser accedida para llamadas
salientes (debido a que pertenece al grupo 0).
Comando
57
DESCRIPCIÓN:
Permite programar si
un grupo de líneas urbanas va
a
trabajar conectadas a CENTREX.
Con este servicio
habilitado la central respeta las
restricciones
normales obviando la marcación del 0 por uso de
Centrex.
Se entiende por CENTREX/S.G.P.
el servicio que
brindan las
prestadoras de telefonía básica entregando líneas a los usuarios, que
conectadas a la red pública se comportan como una central privada.
En este servicio el
usuario debe anteponer un
dígito (cero
por defecto)
para
poder llamar a un abonado fuera del CENTREX.
Ante esta situación
al colocar la central NEXO
AVIU 2.8
y ésta deba trabajar conectada a un CENTREX habría
que marcar el número de toma
de línea externa y a continuación un “0” cero para
establecer una comunicación,
porque es la forma de operar de este servicio.
Por lo tanto, si
usted programa la línea externa
para
trabajar
en este servicio seguirán valiendo los bloqueos y restricciones, aunque
anteponga
un cero a cualquier llamada externa.
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9.
Marque 57 y a continuación:
Los dígitos, en este
caso 2, que
habilitan los grupos de líneas externas a trabajar con Centrex , según
el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No conectado a
CENTREX
|
|
1
|
Conectado a
CENTREX
|
A
continuación debe escuchar dos
tono cortos de validación. Luego se puede cortar, dando por terminada
la
programación, o sin cortar, ingresar el comando de otra programación.
COMENTARIOS:
Si alguno de los dígitos marcados no está entre
los valores admisibles, usted recibirá un tono de error, anulando la
programación.
Cuando programe, ingrese los dígitos
correspondientes a los 2
grupos, aunque no utilice todos.
EJEMPLO:
Desde el interno 100 se marca:
Prog Cód.
Grupo 1
Grupo 2
9#9
57
1
1
Se programan el grupo de líneas 1 y 2 para que acepten
Centrex.
Comando
67
DESCRIPCIÓN:
En el comando
57 se menciona un dígito de acceso, el 0 (número
por defecto) para salir de CENTREX/S.G.P. ahora es
posible programar el dígito que se va a utilizar para salir de CENTREX.
OPERACIÓN:
Para
programar el dígito que quiere usar para salir de CENTREX,
utilice este comando de la siguiente manera:
9#9 67 X
Donde X
es el dígito (de 0 a 9) que se
va usar para salir de CENTREX.
Esta nueva
característica permite solucionar el problema ocasionado por el cambio
de dígito de salida de Centrex en algunas
prestatarias de telefonía.
COMENTARIOS:
Es
importante programar en la
central NEXO
AVIU 2.8
el dígito de salida de Centrex por dos motivos: en
primer lugar a las llamadas dentro de la Centrex,
la central no le aplica restricciones (como cantidad de dígitos o
tablas de números prohibidos). Además en la salida de datos el dígito
de salida de Centrex es excluido por la central.
Esta sección describe los
comandos para configurar el sistema de preatención de llamadas
de la central NEXO
AVIU 2.8.
Para utilizarlo, deberá ingresar la Licencia Preatendedor DISA/FAX según
se detalla en el ítem 7.2
El sistema de preatención de llamadas externas
para la central NEXO
AVIU 2.8
consta de un canal de
comunicación. Dicho canal tiene
capacidad para almacenar hasta 2 mensajes independientes de alta
calidad de audio, los cuales pueden responder a
diferentes opciones de marcado, convirtiéndose
en una herramienta esencial para ordenar las llamadas entrantes de su
empresa. Los mensajes pueden ser grabados desde el
teléfono programador o en una PC (con la posibilidad de edición) para
luego cargar los archivos de audio, a través de la conexión USB de
la central, utilizando el
programa NexoMSG
(integrado al programador como Complemento:
Administrador de mensajes PREAT). Si no
dispone de un programa de grabación y edición de audio puede utilizar
el software libre Audacity.
Recuerde configurar el formato de salida del archivo de extensión .wav
a: PCM, 16 bit con signo, 8 KHz de frecuencia de muestreo
(consulte la documentación del Administrador de mensajes para
información más detallada).
Estos 2 mensajes (1 y 2)
se utilizan para el modo
diurno y nocturno, respectivamente. El tiempo máximo asignado para
cada mensaje es 40 segundos.
Este sistema
tiene la capacidad de detectar las llamadas entrantes que han sido
interrumpidas disminuyendo los tiempo de ocupado de sus líneas y los
tiempos de trabajo de su operadora, permitiendo además comunicarse
directamente con el interno a través de DISA, o
diseñando una ruta de acceso por Menú
para dar
respuesta a las necesidades de tráfico de sus llamadas entrantes y
ademas detectar señal de FAX para desviarlo automáticamente al interno
habilitado para recibirlo.
El sistema
de preatención es muy flexible y adaptable a
diferentes estructuras de trabajo, se programa desde el interno 100 de
la central telefónica NEXO AVIU 2.8
o por software de PC, desde ProgNexo
(Programador Universal Nexo para centrales inteligentes).
En esta
documentación se
describe la activación, los comandos y las estructuras de programación
que
permiten utilizar
eficientemente las funciones del sistema de preatención.
| DISA |
|
Recordar
que las siglas DISA se definen como la detección de discado
entrante, lo que permite acceder a una opción de interno o grupo de
internos.
|
La
activación de las funciones de preatención se realiza ingresando la
licencia correspondiente, a través del Administrador de licencias, que
se
encuentra en el programador prognexo (en el menú Complementos) y configurando los
parámetros asociados a estas funciones.
7.3
Programación básica del preatendedor
Al
ser de uso personalizado, la configuración de fábrica no incluye la
activación del sistema de preatención. Si Ud. no está seguro, si
fueron alterados algunos parámetros del mismo puede recurrir, desde
el interno 100,
al comando 9#9
983, el
cual realizará una limpieza de los
mismos, llevándolos a su estado inicial.
7.3.1
Grabación de los mensajes - Comando
91
Son asignados para preatención de bienvenida en
modo diurno el mensaje 1 y en
modo
nocturno el mensaje 2, ambos
con una duración máxima de 40
segundos.
GRABACIÓN
DE LOS MENSAJES DESDE EL TELÉFONO
Para grabar los mensajes desde un teléfono,
desde el interno 100 marque: 9#9
91 1 o 9#9
91 2
para grabar el mensaje 1 o 2, respectivamente.
Hable con voz fuerte y clara, y al terminar el mensaje corte, para
finalizar la grabación.
Ejemplo:
Para grabar el mensaje de
bienvenida en diurno (mensaje 1)
marque 9#9
91 1, diga el contenido del mensaje y luego, corte.
INGRESO
DE LOS MENSAJES DESDE EL ADMINISTRADOR DE MENSAJES COMO ARCHIVOS DE
AUDIO
El
sistema de preatención permite ingresar los mensajes a través de
archivos de audio, por medio de la comunicación USB. Utilizando el Complemento del programador: Administrador de mensajes PREAT,
pueden
ingresarse los mensajes contenidos en archivos de audio con un formato
predeterminado (ver la documentación de NexoMSG para información detallada).
Nota
importante: El volumen de grabación de los archivos de audio se
verá reflejado en la preatención. Ajuste su valor para un resultado
óptimo.
7.3.2
Reproducción de los mensajes grabados - Comando
92
Para escuchar los mensajes
grabados,
desde el interno 100
marque 9#9
92 1 o 9#9
92 2 para reproducir el mensaje 1 o 2,
respectivamente.
Ejemplo:
Para escuchar el mensaje 1, que se utiliza en modo diurno,
marque 9#9
92 1.
7.3.3
Habilitación de los servicios de PREATENCIÓN-DISA-FAX
- Comando 53
El sistema permite programar
que servicios
van a ser activados para cada una de las líneas de la central, esto es,
si va ser preatendida,
si aceptará selección de accesos por DTMF y si detectará la señal
entrante de un fax en automático.
Desde el interno 100 marque 9#9
53 P P (dos
dígitos P correspondientes a
las dos líneas externas, equipadas o no)
según lo siguiente:
|
P
|
FUNCIÓN
|
|
0
|
Inhabilita
Preatención- DISA -Fax
|
|
1
|
Habilita
Preatendedor en diurno
|
|
2
|
Habilita
Preatendedor en nocturno
|
|
3
|
Habilita
Preatendedor siempre
|
|
5
|
Habilita
Preatendedor - DISA-FAX en diurno
|
|
6
|
Habilita
Preatendedor -DISA-FAX en nocturno
|
|
7
|
Habilita
Preatendedor - DISA-FAX siempre
|
Nota
importante:
En la configuración de fábrica, al permitir DISA sólo se
accede
por número de interno y la llamada es liberada si se detecta corte.
Si
Ud desea anular o compartir estas opciones con otras maniobras
avanzadas consulte PROGRAMACIÓN
AVANZADA DEL
PREATENDEDOR.
Ejemplo:
Desde el interno 100,
si marca: 9#9
53 3 7
Habilito las líneas 1, 2 para ser
preatendidas siempre,
pero sólo la línea 2 admite marcado de selección
DISA y reconoce FAX.
7.3.4
Asignación del interno para FAX - Comando
56
Este comando permite programar
el interno al
que se derivará la llamada cuando el sistema de preatención detecte
señal
para envío de FAX.
Desde el interno 100
marque 9#9
56 1 FFF
(tres dígitos del número base del interno de FAX).
Para anular esta programación, desde el interno 100, marque 9#9 56 0.
Ejemplo:
Desde
el interno 100,
si marca: 9#9
56 1 107
Este comando habilita el interno base 107 para recibir las
llamadas directas de FAX.
7.4
Programación avanzada del preatendedor
Esta sección explica la
configuración de
funciones en el preatendedor frente al marcado de dígitos DTMF, tonos
de señalización, etc., para los modos diurno (mensaje 1) y nocturno (mensaje 2).
7.4.1
Programación del modo de trabajo - Comando
54
Este comando permite habilitar
los
siguientes parámetros para el preatendedor:
Nota: El
mensaje de recepción para el modo diurno
es el 1 y para el
nocturno es el 2 (la duración máxima es de 40
segundos para cada uno).
Desde el interno 100 marque 9#9
54 L I
donde L
es un
dígito
correspondiente a la liberación de la llamada frente a corte
externo, según la siguiente tabla:
|
L
|
FUNCIÓN
|
|
0
|
Liberación
no activada
|
|
1
|
Liberación
activada
|
donde I
es un
dígito correspondiente al ingreso
por número de interno, según la siguiente tabla:
|
I
|
FUNCIÓN
|
|
0
|
No
habilita el acceso por interno
|
|
1
|
Habilita
el acceso por interno
|
A continuación debe escuchar un
tono corto
de validación, luego corte.
Ejemplo:
Desde el interno 100,
si marca: 9#9
54 1 0
Se ha programado el preatendedor con la
siguiente configuración: se ha habilitado la función de
liberación de línea (L)
y no se activó el servicio de acceso a internos (I).
7.4.2.
Programación de las opciones en cada mensaje - Comando
55
El sistema ofrece una gran
variedad de
maniobras a realizar sobre un mensaje, marcando por DTMF o una vez
terminado el mismo:
Para programar el
comportamiento de cada
mensaje:
Desde el interno 100
marque 9#9
55 N D A..A
donde N es un
dígito
correspondiente al número de mensaje (1 y 2)
donde D es un
dígito
correspondiente a la opción, del mensaje antes seleccionado, según el
siguiente detalle:
|
Mensaje
|
D
|
Acción
|
|
1 y 2
(40 seg.)
|
0 al 9
|
10 opciones
de
acceso por menú
|
|
1 y 2
|
*
(asterisco)
|
Acción por
defecto (1)
|
donde A..A
son los dígitos (varían de 1 a 4) de la
acción asociada:
|
A..A
|
Acción
Asociada
|
Cantidad
de dígitos A..A
|
|
0
|
No
hay
acción asociada.
|
1
|
|
1 +
Número
de interno base
|
Llama
a
Interno por número base
|
4
|
|
2 +
Número
de interno flexible
|
Llama
a
Interno por número flexible (2)
|
4
|
|
3 +
Número
de Grupo
|
Llama
a
Grupo de internos
|
2
|
|
50
|
Cortar
la
llamada
|
2
|
Si la programación es correcta
la central
responde con un tono de validación y queda a la espera de programar
otro número de
mensaje para el preatendedor. Si desea salir del comando debe marcar
#, escuchará
2 tonos y volverá a la raíz de programación.
Nota
importante: Deberá considerarse que si se utiliza la
opción de acceso por número de interno, deberán descartarse en esta
programación los dígitos iniciales de la numeración de internos, como
opciones de menú.
(1)
La acción por defecto
se ejecuta cuando no se recibe o es incorrecta la
opción ingresada.
(2)
Esta opción requiere numeración flexible activa.
Ejemplo:
Para programar todas las opciones de acceso
por Menú del mensaje 1 (diurno) correspondiente al
preatendedor, sería
la
siguiente marcación:
Desde el interno 100
marque: 9#9
55 1 0 2 301 ... (como se muestra en la siguiente
tabla)
| Comando |
N |
D |
Acción |
Tono |
| 9#9
55 |
1 |
0 |
2
301 |
validación |
|
1 |
1 |
2
602 |
validación |
|
1 |
2 |
0 |
validación |
|
1 |
3 |
3 2
|
validación |
|
1 |
4 |
0 |
validación |
|
1 |
5 |
2
705 |
validación |
|
1 |
6 |
2
504 |
validación |
|
1 |
7 |
50 |
validación |
|
1 |
8 |
50 |
validación |
|
1 |
9 |
50 |
validación |
|
1 |
* |
2
602 |
validación |
Si desea salir del comando
marque #,
escuchará 2 tonos y volverá a la raíz de programación.
Se
ha programado el preatendedor de la siguiente forma:
en el mensaje 1 (diurno), cuando se oprime 0, 1,
5 ó 6 deriva a internos
flexibles (301, 602, 705 y 504 respectivamente), la opcion 3 deriva al grupo 2, el marcado del
dígito 2 ó 4
no
tiene acción asociada y
el ingreso de un 7, 8 ó 9
produce el corte de la comunicación, liberando la
línea. Se programó como acción
por defecto (corresponde a la última
línea con asterisco *)
que derive al interno flexible 602.
7.5
Consideraciones adicionales
Relativo
a la programación de fábrica:
La programación de fábrica, para el preatendedor, es la siguiente:
|
Función
|
Estado
|
| Preatención-DISA-Fax |
Inhabilitado
|
| Liberación
de linea |
Activada
|
| DISA
por interno |
Activada
|
| Mensaje bienvenida diurno |
1
|
| Mensaje bienvenida nocturno
|
2
|
| Mensajes |
Todos
borrados
|
| Opciones de Disa por Menú |
Todas
borradas
|
Interno
de fax
|
No asignado
|
Relativo
a la grabación de mensajes:
Con el comando para grabación de mensajes desde el teléfono: 9#9
91 N si utiliza todo el tiempo de grabación
disponible escuchará un tono breve, indicando que el tiempo de
grabación ha finalizado (El tono no se graba en el mensaje).
Si desea concluir la grabación antes del
tiempo máximo disponible puede cortar o marcar FLASH.
En caso de marcar FLASH
volverá
al Comando 91 , es decir,
la central estará esperando la grabación de un nuevo
mensaje para el preatendedor.
Relativo a las acciones asociadas
con los mensajes:
Además de la acción por
defecto asociada a cada mensaje existe una última
instancia de atención de una llamada, cuando todas las otras
posibilidades estén descartadas por diferentes circunstancias, la
central cursará la llamada como entrante sin
preatención. La llamada suena en los internos que
están programados para recibir llamadas entrantes según el Comando
31. Por lo tanto debe tomarse la precaución de programar la
central
utilizando el Comando
31 para que las llamadas entrantes tengan
internos en cuales derivar.
Enumeramos algunos casos donde se aplicaría:
1 - Si la
persona que llama no hace DISA o hace un DISA incorrecto se
realiza la acción por
defecto programada para el mensaje. Si no se ha
programado un acción por defecto la llamada se cursa como entrante.
2 - Si la
persona que llama hace DISA pero el interno de destino tiene
un desvío, va al interno de desvío. Si el interno de desvío está
ocupado a su vez y no tiene desvío la llamada va como entrante.
3 - Si el
interno de destino del DISA tiene un no molestar o no acepta
DISA la llamada va como entrante.
4 - Si el
destino del DISA es un grupo, pero en ese momento hay una
llamada a ese grupo en curso, la llamada va como entrante.
5 - Si la acción por
defecto es una llamada a interno o a grupo, pero ese
interno o grupo están ocupados, también se cursa la llamada como
entrante.
8
PROGRAMACION
AVANZADA
Comando
60
DESCRIPCIÓN:
La programación
de los Modos de trabajo
permite tener un control general, mediante su activación, de ciertos
servicios
que brinda el sistema. Muchos de estos servicios también deberá
activarlos por
interno, con esta doble activación usted tiene un control de la
aplicación de
estos servicios.
Los servicios a
programar son:
Hot-line
Es un servicio
que permite que al
descolgar un interno la central realice automáticamente una llamada. El
número
al que llame depende de la programación de cada interno (ver Modos
de operación de los internos).
Candado
Este
servicio permite
bloquear un interno
temporalmente o en forma permanente, requiriendo el ingreso de un
código de 4 dígitos para desbloquearlo y realizar una comunicación
externa.
Candado
Común o Transitorio: Cuando
un interno es bloqueado con un candado temporal y luego se desbloquea,
ingresando el código, para
realizar llamadas, el interno queda liberado. La condición de candado
se debe volver a programar para bloquear nuevamente el interno.
Candado
Permanente: Cuando un interno es
bloqueado con un candado permanente y luego se desbloquea para realizar
llamadas,
el interno vuelve automáticamente a la condición de bloqueo, al
finalizar la llamada.
Internos
virtuales - Códigos de acceso
Este
servicio organiza las llamadas por centros de
costos,
proyectos o grupos de tareas.
El
sistema acepta como máximo 50
internos virtuales con sus
respectivos códigos de accesos a línea externa.
Los
internos virtuales se enumeran del 900
al 949 y por programación se les
asignan las restricciones de cualquiera de los 8
internos en numeración base (100 a 107).
A cada uno de
ellos se le asigna un código de 4 dígitos para
acceder a las líneas externas (
código de acceso). Los códigos de acceso se pueden utilizar desde
cualquier
interno.
Intercalación
La
central permite la opción de usar el servicio de
intercalación,
con el cual puede tener acceso al audio entre un interno y
una línea externa.
A
este servicio tienen acceso sólo aquellos
internos que
sean habilitados.
Registro
de las llamadas entrantes
Este equipo no posee salida de datos.
Registro
de llamadas salientes
Este equipo no posee salida de datos.
Numeración
Flexible:
Permite habilitar
el servicio de
numeración flexible con el cual podrá asignar una nueva numeración a
sus
internos desde el 100 al 899.
La habilitación o
deshabilitación de la
numeración flexible no altera los números flexibles asignados con
anterioridad.
Temporización:
Permite habilitar
el servicio de
temporización de las llamadas salientes por cada línea externa.
Recuerde
programar por cada línea externa
el tiempo máximo de comunicación.
Esta
temporización sólo afecta a los internos que tienen programada la
restricción
por temporización.
Números
Permitidos y Prohibidos:
El servicio
amplia la restricción de
llamadas salientes usando Tablas de números permitidos y prohibidos.
Existen
2 tablas de números permitidos y 2 de
números
prohibidos. Cada tabla tiene la posibilidad de ingresar 10 números.
Las
tablas de permitidos tienen prioridad sobre las
de
prohibidos. Si un número marcado coincide con un número de las tablas
de
permitidos pero también con uno de las tablas de prohibidos la llamada
podrá
realizarse.
Este
servicio sólo afecta a los internos que se
asignen el
uso de estas tablas.( Tablas de Números Permitidos y Prohibidos)
Ruteo
Automático de Llamadas (RALL):
Este
servicio permite obtener comunicaciones más
eficientes
cursando las llamadas por las líneas más convenientes.
Las
aplicaciones pueden ser:
-
Disminuir
costos de conexión.
-
Calidad
de la llamada según prestador.
-
Por Tipo
de llamadas.
-
Etc.
En
todos los casos en que RALL este activado cuando
un
interno marque un número previsto dentro de las tablas de RALL el
sistema le
asignará una línea del grupo más conveniente según lo programado.
Si
todas las líneas de este grupo están ocupadas la
asignación de una línea menos conveniente o la negación del cursado de
la
llamada depende de la categoría de RALL del interno.
OPERACIÓN:
Desde
el interno 100
marque el código de programación 9#9
Marque
60 y a
continuación
Diez
dígitos correspondientes a:
Un
dígito de Servicio
Hot Line (H), según el siguiente
detalle:
|
DIGITO
|
|
|
0
|
Desactiva
el servicio Hot Line
|
|
1
|
Activa el
servicio Hot Line
|
Un
dígito de Candado (C),
según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
acepta Candado
|
|
1
|
Acepta
Candado temporal
|
|
2
|
Acepta
Candado permanente
|
Un
dígito de Internos
Virtuales (V), según el siguiente
detalle:
|
DIGITO
|
|
|
0
|
Desactiva
internos Virtuales
|
|
1
|
Activa
Internos Virtuales
|
Un
dígito de Servicio de
Intercalación (I), según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
acepta Intercalación
|
|
1
|
Acepta
Intercalación
|
Un
dígito para Registrar
llamadas Entrantes (E), según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
registra las llamas Entrantes
|
|
|
|
Un
dígito para Registrar
llamadas Salientes (S), según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
registra las llamas Salientes
|
|
|
|
Un
dígito de Tipo de
numeración (N), según el siguiente
detalle:
|
DIGITO
|
|
|
0
|
Numeración
base ( 100 al 107)
|
|
1
|
Numeración
flexible (100 al 899)
|
Un
dígito para Temporización
(T)
de llamadas salientes,
según el siguiente detalle:
|
DIGITO
|
|
|
0
|
No
activado (por defecto)
|
|
1
|
Activado
|
Un
dígito para Tablas
de números Permitidos y
Prohibidos (P), según el siguiente detalle:
|
DIGITO
|
|
|
0
|
No
activado (por defecto)
|
|
1
|
Activado
|
Un
dígito de RALL (R),
según el siguiente detalle:
|
DIGITO
|
|
|
0
|
No
activado (por defecto)
|
|
1
|
Activado
|
A
continuación debe escuchar dos tonos cortos de
validación. Luego se puede cortar, dando por terminado el comando
de programación.
COMENTARIO:
Si alguno de los dígitos marcados no esta entre
los valores admisibles, la central devuelve tono de marcar.
EJEMPLO:
Desde
el interno 100 se marca:
| Comando
H C V
I E S
N T P
R |
| 9#9 60
1 1
1 0 0 0 1
1
1 0 |
En
el ejemplo se ha programado el sistema para trabajar con Hot-line (H=1), con Candado
temporal (C=1)
y Virtuales (V=1),
sin
Intercalación (I=0). El
registro de llamadas entrantes (E=0)
y las llamadas salientes (S=0)
debe estar siempre en 0 (cero)
,
trabaja con Numeración
flexible (N=1), están
habilitados: la temporización (T=1),
las tablas de números Permitidos y Prohibidos (P=1), y está
desactivado el Ruteo Automático de LLamadas (R=0).
Comando
65
La programación de los
Modos de trabajo #2 complementa al comando 60 (Modos de trabajo), en la
configuración y ajuste de más servicios del equipo, apliando las
posibilidades de control de acuerdo a las necesidades de instalación.
Este comando agrega
funcionalidades específicas al manejo de las llamadas permitiendo
configurar
parámetros para la transferencia forzada, el servicio de Conexión a POSNET y el número de
posiciones de emergencia en la agenda general.
DESCRIPCIÓN:
Los
servicios adicionales, relativos al modo de trabajo #2, incluyen los
siguientes:
Manejo
de las transferencias forzadas
Es un servicio
que permite seleccionar la respuesta del equipo frente a una
transferencia forzada no atendida. Permite elegir si al no ser atendida
la transferencia
forzada de una llamada externa, ésta es devuelta al interno que la
derivó o si la línea es
liberada.
Tiempo
de transferencia forzada
Este
servicio permite programar el tiempo
máximo que un interno es llamado en esta modalidad (en búsqueda de
atención de una transferencia forzada).
Cantidad
de números
de emergencia en la agenda general
Esta función programa la cantidad
máxima de números en la agenda general que pueden ser
accedidos
por cualquier interno para situaciones de emergencia.
Las posiciones de la agenda
general reservadas como números de emergencia pueden ser
accedidas por todos los internos independientemente de que
tengan o no acceso a agenda, con los siguientes privilegios:
• Máxima categoría.
• Sin restricciones en llamadas a celulares.
• Sin restricciones por bloqueo de toma de línea externa.
• Sin restricciones por tablas de números prohibidos.
• Sin restricciones por tiempo en líneas temporizadas.
• Si RALL no está activado: Acceso a todas las
líneas del grupo 1 (recordar que las llamadas de agenda salen por el
grupo 1).
• Si RALL está activado: Máxima categoría de RALL
y acceso a todas las líneas de todos los grupos, excepto aquellas que
no tienen grupo, las cuales son consideradas solo entrantes.
Esto independientemente de la programación normal del interno y del
servicio (diurno / nocturno) en que esté trabajando la central NEXO
AVIU 2.8.
Este servicio permite, por ejemplo, restringir las llamadas de un
interno que va a ser utilizado por el personal de vigilancia nocturna
manteniendo el acceso a números especiales. Para programar un Número de
Emergencia repita los pasos detallados en la operación de
Números de la
Agenda General.
Conexión a POSNET
Permite la conexión
directa a la línea externa de un equipo de POS, conectado al
interno 100.
OPERACIÓN:
Desde
el interno 100
marque el código de programación 9#9
Marque
65 0 y a
continuación
Ingrese
los dígitos correspondientes a
las siguientes funciones:
El primer
dígito (P)
determina la
habilitación del servicio Conexión a
POSNET,
según la tabla a continuación:
|
P
|
|
|
0
|
Servicio de Conexión a POSNET
deshabilitado
|
|
1
|
Servicio
de Conexión a POSNET
habilitado
|
El siguiente dígito (E)
determina el número de posiciones de Emergencia en
la agenda general, de acuerdo a los siguientes valores:
|
E
|
|
|
0
|
1 a 5 son posiciones de emergencia
|
|
1
|
1 a 15 son
posiciones de emergencia
|
|
2
|
1
a 30 son posiciones de emergencia
|
|
3
|
todas son
posiciones de emergencia
|
El siguiente dígito (R)
determina la Modalidad
de Respuesta en la Transferencia forzada no atendida.
El sistema se
comporta según el valor programado en la Modalidad de Respuesta (R) frente
a las transferencias
forzadas no atendidas,
una vez
transcurrido el
tiempo programado en T,
de acuerdo a la siguiente tabla:
|
R
|
|
|
0
|
Re-llama
al interno que transfirió la llamada
|
|
1
|
Libera la línea
|
El siguiente dígito (T)
determina el Tiempo
de transferencia forzada: tiempo
máximo de búsqueda por
atención.
El
sistema llama o
intenta llamar forzado durante un lapso de tiempo determinado por el
valor de T según el
siguiente esquema:
|
T
|
|
|
0
|
1 minuto
|
|
1
|
2 minutos
|
|
2
|
4 minutos
|
|
3
|
8 minutos
|
COMENTARIO:
Si alguno de los dígitos marcados no esta entre
los valores admisibles, la central devuelve tono de marcar.
EJEMPLO:
Desde
el interno 100 se marca:
| Comando
P E
R T
|
| 9#9 65 0 1
0 0
0
|
En
este ejemplo, se
habilitó el servicio de Conexión a
POSNET (P
= 1)
se
estableció que las 5 primeras posiciones de la agenda general
corresponden a números de emergencia (E
= 0), y
se programó el sistema para
que transcurrido 1 minuto (T
= 0),
la
llamada vuelva al interno que realizó la
transferencia forzada (R
= 0).
9
PROGRAMACION
AVANZADA DE LÍNEAS INTERNAS Y EXTERNAS
Para
los comandos de programación de internos (Comando
30 al 49)
se puede utilizar
numeración
flexible en lugar de numeración base para
identificar al interno. Para ello, se debe introducir después del
número de comando un * (asterisco) que le indica a
la central NEXO
AVIU 2.8
que a continuación debe esperar un número flexible y no un número base.
Si
el número flexible no existe, la central
responde con tono de error y vuelve a la raíz de programación. Si la
numeración flexible no está activada entonces la central espera después
del * (asterisco) un número base.
Comando
30
DESCRIPCIÓN:
Los servicios a
definir por interno son:
Tiempo
de flash
Si
dispone de teléfonos con tiempo de flash más
cortos al
tiempo standard de flash (600 mseg), Ud. puede
programar el tiempo de flash en
forma individual para poder utilizar estos teléfonos sobre el interno
que
desee.
De
fábrica, todos los internos aceptan tiempo de
flash
standard de 600 mseg y Ud. podrá programar este
tiempo para aquellos teléfonos
que trabajan con un tiempo de flash más corto.
Acceso
al portero
En
ciertos lugares, donde se instale el sistema, es
conveniente restringir a internos determinados la toma del portero.
Ud.
podrá programar cuáles serán los internos que
tengan
acceso al portero.
De
fábrica, todos los internos tienen acceso al portero.
Desvíos
y no molestar
El
sistema telefónico NEXO
AVIU 2.8
le permite
seleccionar los internos en los que podrán programarse desvíos y la
función "no molestar".
Hot-Line
Permite
configurar como funciona el
servicio de hot-line en cada interno. Para que el servicio de hot-line
de un
interno funcione es necesario que el servicio este activado a nivel de
los
modos de trabajo de la central.
Los
modos de funcionamiento son los
siguientes:
a)
Hot-line
a operadora: Al descolgar el interno llama automáticamente
al interno
programado como operadora del servicio de hot-line (Asignación del
número de
operadora).
b) Hot-line
a operadora con tono de invitación a marcar: Al descolgar el
interno tiene
6 segundos de tono para poder marcar una operación, pasado este tiempo
si no se
marco ningún dígito llamara al interno programado como operadora del
servicio
de hot-line (ver Asignación del número de operadora)
c) Hot-line
a línea externa: Al descolgar toma una línea externa.
d) Hot-line
a línea externa y llama a un abonado: Al descolgar toma una
línea externa y
llama al número de abonado correspondiente al código 01 de la agenda
general.
Acceso
a agenda general
La central
NEXO
AVIU 2.8
posee 2 tipos de
agenda:
Agenda
individual:
almacena hasta
49 números de como
máximo 16 dígitos. Está disponible en todo momento para todos los
internos.
Agenda
general: Almacena
hasta 50 números de 16 dígitos como máximo, es posible
habilitar o deshabilitar el acceso de cada interno.
Conferencia
La central brinda
dos opciones de
conferencia:
a)Entre una línea
externa y dos internos
b)Entre dos
líneas externas y un interno.
Para que un
interno pueda realizar una
conferencia es necesario que este habilitado.
Ser
intercalado
Intercalar
un interno significa monitorear el audio.
Mediante este
parámetro se habilita la
intercalación del interno por parte de otro interno.
Intercalar
Habilita al
interno a intercalar a otro
interno.
Temporización:
Habilita las
restricciones de
temporización sobre el interno.
Acceso
a una línea
externa
determinada:
Habilita el
interno para acceder a la
toma dirigida de línea o grupo de línea.
OPERACIÓN:
Desde
el interno 100 marque el código de
programación 9#9
Marque
30 (Número de Comando)
Tres dígitos correspondientes al número
Base del interno a programar
(100 al 107)
Diez
dígitos correspondientes a:
Un
dígito de Tiempo
de Flash (F), según el siguiente
detalle:
|
DIGITO
|
|
|
0
|
Tiempo
de Flash 100 mseg.
|
|
1
|
Tiempo
de Flash 600 mseg.
|
Un
dígito de Acceso al Portero
(P),
según el siguiente
detalle:
|
DIGITO
|
|
|
0
|
No
puede acceder al Portero
|
|
1
|
Accede
al Portero
|
Un dígito de
permiso para programar Desvíos y No Molestar (D),
según el siguiente detalle:
|
DIGITO
|
|
|
0
|
No
permite programar desvíos y no
molestar
|
|
1
|
Permite
programar desvíos y no molestar
|
Un
dígito de Servicio
de
Hot-line (H), según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
Sin
Hot-line
|
|
1
|
Hot-line
a operadora principal
|
|
2
|
Hot-line
a operadora principal con tono de invitación a marcar
|
|
3
|
Hot-line
a línea externa
|
|
4
|
Hot-line
a línea externa y llama al número de agenda 01
|
Un
dígito de Acceso a agenda
general (A), según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
accede a agenda
|
|
1
|
Accede
a agenda
|
Un
dígito de Acceso a
Conferencia (C), según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
puede hacer conferencia
|
|
1
|
Accede
a conferencia
|
Un
dígito para Permitir la
intercalación de este interno (I),
según el siguiente detalle:
|
DIGITO
|
|
|
0
|
No
puede ser intercalado
|
|
1
|
Si
puede ser intercalado
|
Un
dígito para Permitir
intercalar a otros internos (O), según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
puede intercalar a otros internos
|
|
1
|
Si
puede intercalar a otros internos
|
Un
dígito
correspondiente a Restricción por Temporización (R)
de
línea externa, según el
siguiente detalle
|
DIGITO
|
|
|
0
|
Temporizado
siempre
|
|
1
|
Temporizado
sólo en servicio diurno
|
|
2
|
Temporizado
sólo en servicio nocturno
|
|
3
|
No
Temporizado
|
Un
dígito
correspondiente a Permiso de Toma dirigida (T)
según el
siguiente detalle:
|
DIGITO
|
|
|
0
|
No
permite acceso dirigido (sólo toma
Grupo 1)
|
|
1
|
Permite
acceso dirigido
|
A
continuación debe escuchar un tono corto de
validación. Luego se puede cortar, dando por terminada la programación,
o sin
cortar, entrar la programación de otro interno comenzando por el número
base
del mismo.
COMENTARIOS:
Si
algunos de los dígitos marcados no están entre los valores admisibles,
la
central devuelve tono de marcar, anulando esa programación.
EJEMPLO:
Desde
el interno 100 se marca:
| Comando
INT F P
D
H A C
I O R
T |
| 9#9
30
106 1
1
1 1 1
1 0 0
2 1 |
En
este ejemplo se ha programado el interno
106 para que tenga un tiempo de Flash de 600 mseg. (F=1),
tenga
acceso al Portero (P=1),
con permiso
para programar Desvíos sobre el interno (D=1),
habilitado el servicio de Hot-line (H=1),
Agenda (A=1),
Conferencia (C=1),
no
puede ser Intercalado (I=0)
ni
intercalar (O=0),
sólo en diurno tiene restricciones
de
temporización (R=2)
y tiene permiso para hacer toma dirigida
de línea
o
grupo (T=1).
Desvío
inmediato, en ocupado y por llamadas no atendidas
DESCRIPCIÓN:
Es posible
programar sobre un interno un desvío por llamadas no
atendidas el cual se activa después que una llamada ha
sonado en un interno por más de 15 segundos,
desviando la llamada al interno que se haya programado. Otra opción es
programar un desvío
inmediato, con lo cual todas las llamadas dirigidas al
interno son desviadas a otro, en forma inmediata. Existe una
alternativa más que corresponde al desvío
en ocupado, cuando el interno ya está siendo utilizado con
otra comunicación.
OPERACIÓN:
Descuelgue y
marque: 9## y el número del interno
donde deben sonar las llamadas.
Con
esta
operación todas las llamadas que se hagan a su teléfono serán desviadas
al otro interno.
Con
esto
habrá introducido un desvío
inmediato.
Para que el
desvío se transforme en un desvío
por llamada no atendida deberá discar
desde su interno: 9#1
Para
programar un desvío por llamada no atendida con el programa de
configuración de la central Programador NEXO
AVIU 2.8
simplemente busque el interno a
programar
y en la casilla Tipo de Desvío elija “Desvío
en no atendida”.
El
desvío por
llamadas no atendidas funciona tanto para llamadas internas como para
llamadas entrantes con o sin preatendedor pero no para llamadas de
portero. Para llamadas entrantes sin preatendedor el interno que desvía
seguirá sonado aunque al mismo tiempo empezará a sonar (después de 15
seg.) el interno al que está desviado. En los otros casos el interno
que desvía deja de sonar y empieza a sonar el interno al que está
desviado.
Para
programar un desvío en ocupado, una vez programado el desvío,
descuelgue y marque: 9#7.
Para anular
el desvío, descuelgue y marque: 9#0.
Comando
62
DESCRIPCIÓN:
La
central permite definir un interno como operadora. El
interno
designado como operadora tiene
las siguientes funciones especiales:
- Recibe
las llamadas de Hot-line, para los
internos que tengan activado el servicio de Hot-line a operadora.
- Programar
la central para ponerla en servicio
diurno o nocturno.
- Programar
la agenda general.
- Bloquear
el acceso a línea externa de un
interno (por ejemplo, aplicable en hoteles)
OPERACIÓN:
Desde
el interno 100 marque el código de
programación 9#9
Marque
62 y a continuación
Tres
dígitos correspondientes al Número Base del interno
a programar como operadora
(100 a 107)
A
continuación debe escuchar dos
tonos cortos de validación. Luego se puede cortar, dando por terminada
la
programación
COMENTARIOS:
Si
algunos de los dígitos marcados no están entre los valores admisibles,
la
central devuelve tono de marcar, anulando esa programación.
EJEMPLO:
Desde
el interno 100 se marca:
Prog Cód.
Int
9#9
62
105
Se
ha programado el
interno 105 como operadora.
Comando 40
DESCRIPCIÓN:
Este
servicio permite obtener comunicaciones más
eficientes
cursando las llamadas por las líneas más convenientes.
Las
aplicaciones pueden ser:
- Disminuir
costos de conexión
- Calidad
de la llamada según prestador
- Por Tipo
de llamadas
- Etc.
En
todos los casos en que RALL este activado cuando
un
interno marque un número programado dentro de las tablas de RALL el
sistema le
asignará una línea del grupo más conveniente, según las preferencias
programadas.
Si
todas las líneas de este grupo están ocupadas la
asignación de una línea menos conveniente o la negación del cursado de
la
llamada depende de la categoría de RALL del interno.
OPERACIÓN:
Desde
el interno 100 marque el código de
programación 9#9
Marque
40 y a continuación
Tres
dígitos correspondientes al Número Base del interno
a programar (100 a 107)
Un
dígito correspondiente a la categoría de RALL a asignar al interno,
según el siguiente detalle:
|
DIGITO
|
|
|
0
|
Si el número
marcado está en las tablas de RALL, el interno podrá cursar la llamada
únicamente dentro del grupo de líneas 1era preferencia
|
|
1
|
Si el número
marcado está en las tablas de RALL, el interno podrá cursar la llamada
dentro por los grupos de líneas de 1era o 2da preferencia
|
|
2
|
Si el número
marcado está en las tablas de RALL, el interno podrá cursar la llamada
por cualquier línea que este disponible.
|
A
continuación debe escuchar un
tono corto de validación. Luego se puede cortar, dando por terminada la
programación, o sin cortar, entrar la programación de otro interno
comenzando
por el número base del mismo.
COMENTARIOS:
Cuando
el servicio de RALL esta habilitado y el número marcado no
esta contemplado
por los prefijos de enrutamiento, la llamada se cursa solamente por el
Grupo de
líneas 1.
EJEMPLO:
Desde
el interno 100 se marca:
Prog Cód.
Int
Categoría RALL
9#9
40
106
0
Se
ha programado al
interno 106 para realice las llamadas de los
números programados en la Tabla de RALL sólo por las líneas de 1era
preferencia.
Comando
82
DESCRIPCIÓN:
El
sistema le permite almacenar los prefijos en una
tabla de
20 posiciones y asignarle prioridades a los grupos de líneas
dividiéndolas en
grupos de 1era y 2da preferencia para cursar llamadas con estos
prefijos.
Recuerde
que el servicio de RALL trabaja sólo con
toma de
línea con “0” cero. Si el interno tiene capacidad de
toma dirigida evitara el
uso del RALL.
OPERACIÓN:
Desde
el interno 100 marque el código de
programación 9#9
Marque
82 y a continuación :
Dos
dígitos correspondientes a la posición en Tabla ( 00 a 19
)
Un
dígito correspondiente al Grupo de líneas de primera preferencia para
el
cursado de la llamada
Un
dígito correspondiente al Grupo de líneas de segunda preferencia para
el
cursado de la llamada
Todos
los dígitos correspondientes al prefijo (máximo 8
dígitos). Si el prefijo es
menor a 8 dígitos marque FLASH
para terminar la programación.
A continuación debe escuchar un tono
corto de
validación. Luego se puede cortar, dando por terminada la programación,
o sin
cortar, entrar la programación de otra posición de la tabla
EJEMPLO:
Desde
el interno 100 se marca:
Prog
Cód.
Tabla 1era
preferencia 2
da preferencia
Prefijo
9#9
82
03
1
2
011
FLASH
Cuando
el servicio de
RALL esta activado ( Ver Modos de trabajo) todas las llamadas que
comiencen con
011 se cursan por el Grupo de líneas 1 , si todas las líneas de este
grupo
están ocupados entonces intentará cursarlas por el Grupo de
líneas 2 y si
todas las líneas de este grupo están ocupadas el usuario recibirá tono
de
ocupado.
COMENTARIOS:
La
secuencia del
ejemplo se ve alterada por la categoría de RALL de cada interno
(ver Modos de
Operación del Interno).
a)
Categoría
0 : Solo se
cursaran por el grupo de 1era preferencia y si todas sus líneas están
ocupadas
el usuario recibirá tono de ocupado.
b)
Categoría
1: Se intentaran
cursar por el grupo de 1era preferencia, si todas sus líneas están
ocupados
entonces intentará cursarlas por el grupo de 2da preferencia y si todas
las
líneas de este grupo están ocupadas el usuario recibirá tono de ocupado.
c)
Categoría
2: Se intentaran
cursar por el grupo de 1era preferencia, si todas sus líneas están
ocupados
entonces intentará cursarlas por el grupo de 2da preferencia y si todas
las
líneas de este grupo están ocupadas cursara la llamada por cualquier
grupo de
líneas libre.
Comando
82
OPERACIÓN:
Desde
el interno 100 marque el código de programación 9#9
Marque
82 y a continuación:
Dos
dígitos correspondientes a la posición en Tabla ( 00 a 19
) y FLASH.
Comando
93
DESCRIPCIÓN:
Los internos
virtuales son 50 números
internos
sin existencia física.
Su numeración
corresponde a un interno del 900 al 949.
Cada interno
virtual copia sus
restricciones de un interno real.
Al ser creado un interno virtual debe
introducirse un código de acceso privado de 4 dígitos.
OPERACIÓN:
Desde
el interno 100 marque el código de
programación 9#9.
Marque
93 y a continuación:
Tres
dígitos correspondientes al Número Virtual a
programar (900 a 949).
Tres
dígitos correspondientes al Número Base (100
a 107) del interno
del cual copia
las restricciones.
Cuatro dígitos
(del 0 a 9) correspondientes al
código
individual y privado a asignar.
A
continuación debe escuchar
un tono corto de validación.
Luego se puede cortar, dando por terminada la programación, o
sin
cortar,
entrar la programación de otro interno virtual.
COMENTARIOS:
Si
algunos de los dígitos marcados no están entre los valores admisibles,
la
central devuelve tono de marcar, anulando esa programación.
Recuerde
habilitar el servicio de Internos virtuales ( Ver Modos de Trabajo)
mediante el comando 60.
Si se repite el código de acceso en dos
internos,
las llamadas van a ser cargadas y van a salir con los permisos del
interno más bajo.
EJEMPLO:
Desde
el interno 100 se marca:
Prog Cód.
Int Virtual Interno
Base
Código
9#9
93
903
106
4321
Se
ha programado al interno virtual 903
con
las
restricciones del interno base 106
y el código a utilizar es el 4321.
Comando
93
OPERACIÓN:
Desde el interno 100 marque el código de acceso
a programación 9#9.
Marque 93 y a continuación:
Tres dígitos
correspondientes al Número Virtual a programar (900
a 909)
Marque FLASH.
A
continuación escuchará un tono de validación. Luego se puede cortar,
dando por terminada la
programación, o sin cortar, entrar otro comando para continuar la
programación.
Comando
35
DESCRIPCIÓN:
El
sistema permite asignar a cada interno, un
número
comprendido entre 100 y 899
lo cual resulta muy útil en hoteles o
sanatorios para relacionar el número de interno con el número de
habitación u
otro tipo de ordenamiento empresarial, tal como áreas o departamentos.
OPERACIÓN:
Desde el interno 100
marque el
código de programación 9#9 .
Marque 35
y a
continuación
Tres
dígitos correspondientes al Número Base (100
a 107) del interno
Tres
dígitos correspondientes al Número Flexible (100
a 899) del interno
A
continuación se debe escuchar un tono corto de
validación.
Luego se puede cortar, dando por terminada la programación o
sin cortar,
seguir programados nuevo números virtuales para otros internos.
COMENTARIO:
Si
algunos de los dígitos marcados no están entre los valores admisibles,
la
central devuelve tono de marcar, anulando esa programación.
Recuerde habilitar
el
servicio de
Numeración Flexible para utilizar este esquema de numeración
(Ver Modos de Trabajo).
Si está
programando, en forma manual, tenga en cuenta de no asignar el mismo
número flexible a más de un interno.
EJEMPLO:
Desde
el interno 100 se marca:
Prog Cód.
Int Base
Int
Flexible
9#9
35
102
657
Se ha programado al interno base 102
el número flexible
657.
Comando
52
DESCRIPCIÓN:
El sistema NEXO
AVIU
2.8 presta el
servicio de temporizar las llamadas salientes por
cada línea externa.
Ud. puede
programar en forma individual
el tiempo máximo de comunicación. admitido para cada línea externa
Esta
temporización sólo afecta a los
internos que tienen programado la restricción por temporización (Ver 8.1
Modos de operación de los internos)
OPERACIÓN:
Desde
el interno 100 marque el código de
programación 9#9
Marque
52 y a continuación
Los
siguientes 2
dígitos que asignan el tiempo máximo de comunicación de cada línea
externa,
según el siguiente detalle:
|
DIGITO
|
|
|
0
|
2
minutos
|
|
1
|
5
minutos
|
|
2
|
10
minutos
|
|
3
|
Sin
limite
|
A continuación debe escuchar dos tono cortos de validación. Luego se
puede
cortar, dando por terminada la programación,
o sin cortar, ingresar el
comando
de otra programación.
En
resumen, se marcan 2 dígitos para programar
la
temporización de las líneas
externas.
COMENTARIOS:
Si
algunos de los dígitos marcados no están entre los valores admisibles,
la
central devuelve tono de marcar, anulando esa programación.
Cuando programe, ingrese
los dígitos correspondientes a la capacidad máxima de líneas que
soporta la
central,
aunque alguna de éstas no esté instalada.
Recuerde
habilitar el servicio en el sistema ( Ver Modos de Trabajo)
Recuerde
habilitar el servicio en los internos que desee (ver Modos de
operación de los
internos)
EJEMPLO:
Desde
el interno 100 se marca:
Prog Cód.
LU1
LU2
9#9
52
3 2
Se
ha programado a
la línea 1 sin
restricción de tiempo. La línea 2
tendrá un máximo de
comunicación de 10 minutos.
Comando
36
DESCRIPCIÓN:
El sistema
telefónico NEXO
AVIU 2.8
presta el servicio de bloquear el acceso a línea de un interno desde el
interno
100 u Operadora, independientemente de la
programación del mismo. Una
aplicación de este servicio seria, por ejemplo, en el caso de un hotel
que habilita
el
interno de una habitación cuando hay pasajeros, en caso contrario lo
bloquea.
OPERACIÓN:
Desde
el interno 100 marque el código de
programación 9#9.
Marque
36 y a continuación:
Tres
dígitos del Número
Base del interno a programar.
Un dígito de bloqueo
o desbloqueo.
|
DIGITO
|
|
|
0
|
Interno
bloqueado para acceder a línea
externa
|
|
1
|
Interno
desbloqueado
|
A
continuación debe escuchar un tono
cortos de
validación. Luego se puede cortar, dando por terminada la
programación,
o
sin
cortar, entrar la programación de otro interno comenzando por el número
del
mismo.
En
resumen, se marcan 4 dígitos por cada interno, después del comando.
EJEMPLO1:
Desde
el interno 100 se marca:
Prog
Cód.
Número Base Bloqueado/Desbloqueado
9#9
36
105
0
En este
caso, se ha bloqueado el acceso a línea externa del interno base 105,
sin modificar el resto de su programación.
Comando
44
DESCRIPCIÓN:
El
sistema permite asignar a cada interno, un código de candado de 4 dígitos, con el propósito de
bloquear su uso para realizar llamadas
externas. Tener en cuenta que el servicio de candado debe estar
habilitado para utilizar esta función.
Consultar función Candado en el
Manual de Operaciones para detalles sobre su funcionamiento.
OPERACIÓN:
Desde el interno 100
marque el
código de programación 9#9 .
Marque 44
y a
continuación
Tres
dígitos correspondientes al Número Base (100
a 107) del interno
Un
dígito de validación para este comando, en este caso, siempre es 0 (cero)
A
continuación se debe escuchar un tono corto de
validación.
Luego se puede cortar, dando por terminada la programación.
COMENTARIO:
Si
algunos de los dígitos marcados no están entre los valores admisibles,
la
central devuelve tono de marcar, anulando esa programación.
Recuerde habilitar
el
servicio de Candado para utilizar esta función
(Ver Modos de Trabajo).
Tenga en cuenta que el
tipo de candado aplicado (normal o permanente) depende del servicio
programado con el comando 60.
EJEMPLO:
Desde
el interno 100 se marca:
Prog Cód.
Int Base
Valid.
9#9
44
105 0
Se ha borrado el código de candado para el interno base 105.
DESCRIPCIÓN:
Esta
función permite programar o modificar la
programación
de la central desde un teléfono remoto fuera del sistema de la central.
Para
utilizar esta función debe estar habilitado el Servicio de Teleprogramación.
Comando
61
DESCRIPCIÓN:
La clave de
programación es un número de
6 dígitos que debe introducirse para entrar en la
teleprogramación. Si la clave
de teleprogramación no ha sido programada no se podrá teleprogramar la
central.
Esta es una protección para evitar que personas no autorizadas puedan
modificar
la programación de la central.
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
61 y a continuación:
Seis
dígitos de clave para Teleprogramación
(000000,.......,999999)
A
continuación debe escuchar dos tonos cortos de
validación.
Luego se puede cortar, dando por terminada la programación.
Comandos
compatibles con teleprogramación
DESCRIPCIÓN:
Una vez
configurada la clave
de teleprogramación se podrá programar en forma remota (teleprogramar)
la
central de acuerdo al procedimiento que se describe a continuación:
OPERACIÓN:
-
Al
escuchar el mensaje marque “*”
(asterisco),
la central interrumpirá el mensaje esperando el ingreso de la clave de
acceso, márquela y si es correcta escuchará 2 tonos de validación
indicando que entró en el modo de teleprogramación.
Comando
81
DESCRIPCIÓN:
En
las siguientes tablas se establecen los códigos
que
utilizan las categorías de la programación
básica de internos para la
restricción de las llamadas.
Al acceder a líneas
externas el sistema permite hacer llamadas
locales a números fijos. Según la categoría (0, 1
ó 2)
asignada se agregan los siguientes permisos y restricciones (sólo
llamadas locales, locales y nacionales ó sin restricciones,
respectivamente):
Categoría
0: Permite las
llamadas de la Tabla 4 (NO-GEO).
Bloquea las Tabla 1 (NAC) y 2 (INT)
Categoría
1: Permite las
llamadas de las Tablas 1 (NAC) y 4 (NO-GEO). Bloquea la Tabla 2 (INT)
Categoría
2: Permite las
llamadas de las Tablas 1 (NAC) , 2
(INT) y 4 (NO-GEO).
Cada
Tabla presenta los siguientes códigos por
defecto, a continuación se observan secuencialmente las 4 tablas de
numeración:
Nacionales (Tabla 1), Internacionales (Tabla 2), Móviles
(Tabla 3) y No-Geográficos (Tabla 4)
| Posición |
Código |
Tipo |
| 0 |
0 |
Restringe DDN |
| 1 |
17 |
Restringe DDN |
| 2 |
19 |
Restringe DDN |
| 3 a 9 |
|
Posiciones vacías |
| |
|
|
| Posición |
Código |
Tipo |
| 0 |
00 |
Restringe DDI |
| 1 |
18 |
Restringe DDI |
| 2 a 9 |
|
Posiciones vacías |
| |
|
|
| Posición |
Código |
Tipo |
| 0 |
15 |
Restringe
Celular Local |
| 1 |
01115 |
Restringe
Celular Capital |
| 2 |
02**15 |
Restringe
Celular Interior Sur |
| 3 |
02***15 |
Restringe
Celular Interior Sur |
| 4 |
03**15 |
Restringe
Celular Interior Norte |
| 5 |
03***15 |
Restringe
Celular Interior Norte |
| 6 a 9 |
|
Posiciones
vacías, sin programación |
| |
|
|
| Posición |
Código |
Tipo |
| 0 |
0800 |
Gratuitos |
| 1 |
0810 |
Local |
| 2 |
0610 |
Internet |
| 3 |
10* |
Local |
| 4 |
11* |
Local |
| 5 |
12* |
Gratis |
6
|
911 |
Emergencias
|
| 7, 8, 9 |
|
Posiciones vacías
|
Todas
las Tablas soportan como máximo 10 posiciones.
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
81 y a continuación:
Un
dígito correspondiente al número de tabla (1,2,3,4)
Un
dígito correspondiente al número de orden (0,.....,9)
Ingrese
los dígitos del código a registrar ( El dígito *
asterisco funciona como
comodín, equivale a todos los dígitos).
Si el número es menor a 8 dígitos marque FLASH
para finalizar
Luego
escuchará un tono de validación. Ahora puede cortar y dar por
finalizada la
programación o continuar programando el siguiente número.
Comando
81
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
81 y a continuación:
Un
dígito correspondiente al número de tabla (1,2,3,4)
Un dígito correspondiente
al número de orden (0,.....,9) a
borrar
Luego
marque FLASH. Ahora puede
cortar y dar por finalizada la programación o continuar borrando el
número
siguiente.
Comandos
80
DESCRIPCIÓN:
Las
tablas de números permitidos y prohibidos
permiten que
se pueda restringir los números que el interno marca en una
llamada saliente.
Existen
dos tablas de números permitidos ( Tabla
1 y 2) y
dos tablas de números prohibidos ( Tabla 3 y 4).
Cada tabla tiene la
posibilidad de ingresar 10 números.
Cualquier
interno puede restringirse con estas
tablas,
independientemente de la categoría del mismo.
Las
tablas de permitidos tienen prioridad sobre las
de
prohibidos. Si un número discado coincide con una entrada de una tabla
de
permitidos pero también con una de prohibidos la llamada podrá
realizarse.
El
* (asterisco) indica que el
dígito en esa posición puede
ser cualquiera del 0 al 9 y #.
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
80 y a continuación:
Un dígito correspondiente al número de tabla ( Tablas de
Permitidos: 1, 2 , Tablas de Prohibidos: 3, 4)
Un
dígito correspondiente al número de orden (0,.....,9)
Ingrese
los dígitos que identifican el número permitido o prohibido.
(El * asterisco
funciona como comodín).
Si el número es menor a 8 dígitos marque FLASH
para finalizar
Luego
escuchará un tono de validación.
Ahora
puede cortar y dar por
finalizada la programación o continuar programando el número siguiente.
Comando
80
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a programación 9#9.
Marque
80 y a continuación:
Un dígito correspondiente al número de tabla ( Permitidos:
Tabla 1 y 2 Prohibidos:
Tabla 3 y 4)
Un dígito correspondiente
al número de orden (0,.....,9)
Luego marque FLASH.
Ahora
puede cortar y dar por finalizada la programación o continuar borrando
el
número siguiente.
Comando
34
DESCRIPCIÓN:
Las
tablas de números permitidos y prohibidos
pueden
aplicarse por interno para restringir en forma individual.
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
34 y a continuación:
Tres dígitos del número base del interno a
programar
Cuatro
dígitos correspondientes a las cuatro tablas de permitidos y prohibidos
según
el siguiente detalle:
|
DIGITO
|
|
|
0
|
Aplica
la tabla siempre (permitidos o prohibidos)
|
|
1
|
Aplica
la tabla en diurno (permitidos o
prohibidos)
|
|
2
|
Aplica
la tabla en
nocturno (permitidos
o
prohibidos)
|
|
3
|
Nunca
aplica la tabla (permitidos o prohibidos)
|
A
continuación debe escuchar un tono cortos de validación. Luego se puede
cortar,
dando por terminada la programación,
o sin cortar, entrar la
programación de
otro interno comenzando por el número del mismo.
En resumen, se marcan 7
dígitos
por cada interno, luego del comando.
EJEMPLO:
Desde
el interno 100 se marca:
| Comando
INT PE1 PE2 PR1
PR2
|
| 9#9
34
101
0 1 2
3
|
En
este ejemplo, la tabla de permitidos 1
se aplican siempre, la tabla de
permitidos 2 se aplica en
diurno,
la tabla de
prohibidos 1 se aplica sólo en
nocturno y la tabla
de
prohibidos 2 no se aplica.
Comando
90
DESCRIPCIÓN:
Puede ser
accedida desde cualquier
interno siempre que este autorizado, pero solamente puede ser
programada por la
operadora o por el interno programador. Tiene 50
posiciones del 01 al 50 (Para
acceder debe discarse *XX donde XX es la posición
que se quiere acceder ( Ver Manual de
operaciones)
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
90 y a continuación:
Dos dígitos correspondiente a posición de agenda
(01,......,50)
Dieciséis
dígitos correspondiente al número a agendar (Todos los
dígitos incluidos * y
#). Si el número es menor a 16
dígitos se cierra marcando FLASH.
A
continuación debe escuchar un tono corto de validación. Luego se puede
cortar,
dando por terminada la programación, o sin cortar, entrar la
programación de
otra posición de agenda.
Comando
90
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
90 y a continuación:
Dos dígitos correspondiente a posición de agenda
(01,......,50)
Luego marque FLASH.
A
continuación debe escuchar un
tono corto de validación. Luego se puede cortar, dando por terminada la
programación, o sin cortar, entrar la programación de otra posición de
agenda.
Comando
38
DESCRIPCIÓN:
La
agenda individual
pertenece a cada interno. Puede programarse desde el interno
programador, pero también cada interno puede programar su propia agenda
(Ver
manual de operación). Tiene 49 posiciones del 51
al 99 (Para acceder debe
discarse *XX donde XX es la posición que se quiere
acceder (Ver manual de
operación)
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
38 y a continuación:
Tres
dígitos correspondiente al número base del interno
a programar
Dos dígitos correspondiente a posición de agenda
(51,......,99)
Dieciséis dígitos correspondiente al número a
agendar (Todos los dígitos incluidos * y #).
Si el número es menor a 16 dígitos
se cierra marcando FLASH.
A
continuación debe escuchar un tono cortos de validación. Luego se puede
cortar,
dando por terminada la programación, o sin cortar, entrar la
programación de
otra posición de agenda.
Comando
38
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque
38 y a continuación:
Tres
dígitos correspondiente al número base del interno
a programar
Dos dígitos correspondiente a posición de agenda
(51,......,99)
Luego
marque FLASH.
A
continuación debe escuchar un tono corto de
validación.
Luego se puede cortar, dando por terminada la programación, o sin
cortar,
entrar la programación de otra posición de agenda.
12.3.1 Caracteres
especiales en las agendas
Comando
90
DESCRIPCIÓN:
Es posible
programar tanto en la
agenda general como en las individuales nuevos símbolos:
-
Asterisco ( * )
-
Numeral ( # )
-
Pausa ( 1 segundo )
OPERACIÓN:
Para
programar desde el interno programador (la agenda general) o desde el
propio interno (la agenda individual) un numero de agenda que contenga “Asterisco
(*)”, “Numeral (#)”, o un espacio de “Pausa”,
se debe discar [*] y un digito (1, 2, 3)
según el siguiente detalle:
|
DIGITOS
|
FUNCION
|
|
[*]
[1]
|
Programa un (
* ) en la agenda
|
|
[*]
[2]
|
Programa un
( # ) en la agenda
|
|
[*]
[3]
|
Programa una
"Pausa" de 1 segundo en la agenda
|
EJEMPLO:
Se quiere
programar en la agenda general la salida de una Centrex
con 0, luego una pausa (para
dar tiempo a la Centrex a que entregue línea) y
luego el discado de un número.
Desde el
interno programador
disque:
9#9
90
01
0 *3
*3 4492131
Se
ha programado en la posición 01 de la agenda
general un 0 seguido por 2 pausas
de 1 segundo cada una y luego el número 4492131.
Para
programar desde el programa de configuración de la central (sobre PC)
se usan los siguientes caracteres:
-
Asterisco: *
-
Numeral: #
-
Pausa: la letra P (mayúscula o minúscula)
Nota:
las pausas no aparecen en la salida de datos.
|
Características de los tonos de
señalización
|
| CLASE |
CADENCIA (en
segundos)
|
| Tono de
invitación a marcar |
Contínuo (Diurno), con una interrupción (Nocturno)
|
| Retorno de
llamada interna |
0,5 ON - 0,5 OFF - 0,5 ON - 3 OFF |
Tono de ocupado
|
0,4 ON - 0,4 OFF |
| Tono de error |
0,2 ON - 0,2 OFF |
| Frecuencias: F1,
F2 |
440 Hz, 350 Hz |
Comando 24
OPERACIÓN:
Desde
el interno 100 marque el código de acceso a
programación 9#9.
Marque 24 y a continuación:
Los
dígitos correspondientes al número de licencia para
activar la funcionalidad.
A
continuación debe escuchar dos tonos cortos de
validación.
Luego puede cortar, para terminar el comando de programación.
Apéndices
Apéndice
A: Resumen de
los Comandos de Programación
La siguiente tabla contiene el
índice de
comandos por orden numérico.
Comando
de Programación
|
Descripción
de la Función del Comando
|
| 00 |
Paso a
modo diurno. |
| 10 |
Paso a
modo nocturno. |
| 20 |
Programa
la fecha y hora. |
| 21 |
Programación
del horario de conmutación automática a nocturno. |
| 22 |
Borrado del
horario del servicio nocturno automático. |
| 23 |
Comando de
captura general. |
| 24 |
Licencia para el Preatendedor. |
| 30 |
Modos de
operación de los internos. |
| 31 |
Restricciones
básicas de los internos. |
| 32 |
Restricciones
a números móviles. |
| 34 |
Aplicación de
números permitidos y prohibidos sobre un interno. |
| 35 |
Asignación de
números flexibles. |
| 36 |
Bloqueo/Desbloqueo de toma de línea
externa. |
| 37 |
Asignación de
grupo a un interno. |
| 38 |
Programación
de la agenda general de un interno. |
| 39 |
Copia de
programación entre internos |
| 40 |
Asignación de
la categoría de RALL de un interno. |
| 41 |
Asignación de
los internos y líneas. |
| 44 |
Saca el
candado de un interno. |
| 45 |
Programación
de la hora de alarma de un interno. |
| 46 |
Habilitación
de CallerID. |
| 50 |
Programación
de las líneas externas equipadas. |
| 51 |
Asignación de
grupos a líneas externas. |
| 52 |
Programación
de la temporización de las líneas externas. |
| 57 |
Habilitación
de Centrex por grupos de líneas. |
| 60 |
Modos de
trabajo de la central. |
| 61 |
Programación
de la clave acceso de teleprogramación. |
| 62 |
Asignación del
interno de operadora. |
65 0
|
Modos de
trabajo #2 de la central. |
| 67 |
Programación
del dígito de salida de Centrex. |
| 80 |
Modificación
de las tablas de números permitidos y prohibidos. |
| 81 |
Modificación
de las tablas del plan de numeración. |
| 82 |
Programación
de tabla de códigos de RALL. |
| 90 |
Programación
de la agenda general. |
| 93 |
Creación de
internos virtuales. |
Documentación
de producto
Versión:
1.3
Revisión: 21/07/2017
